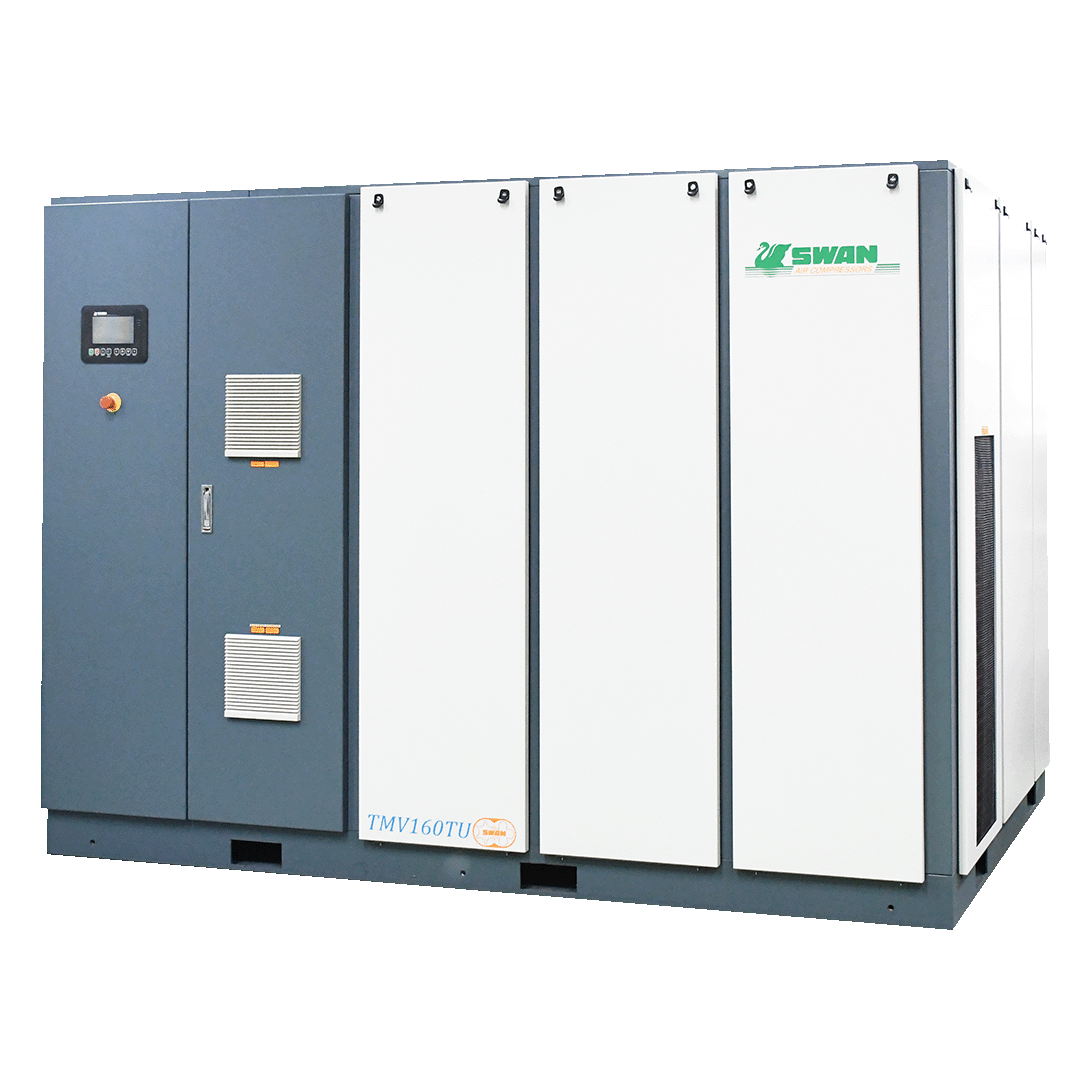

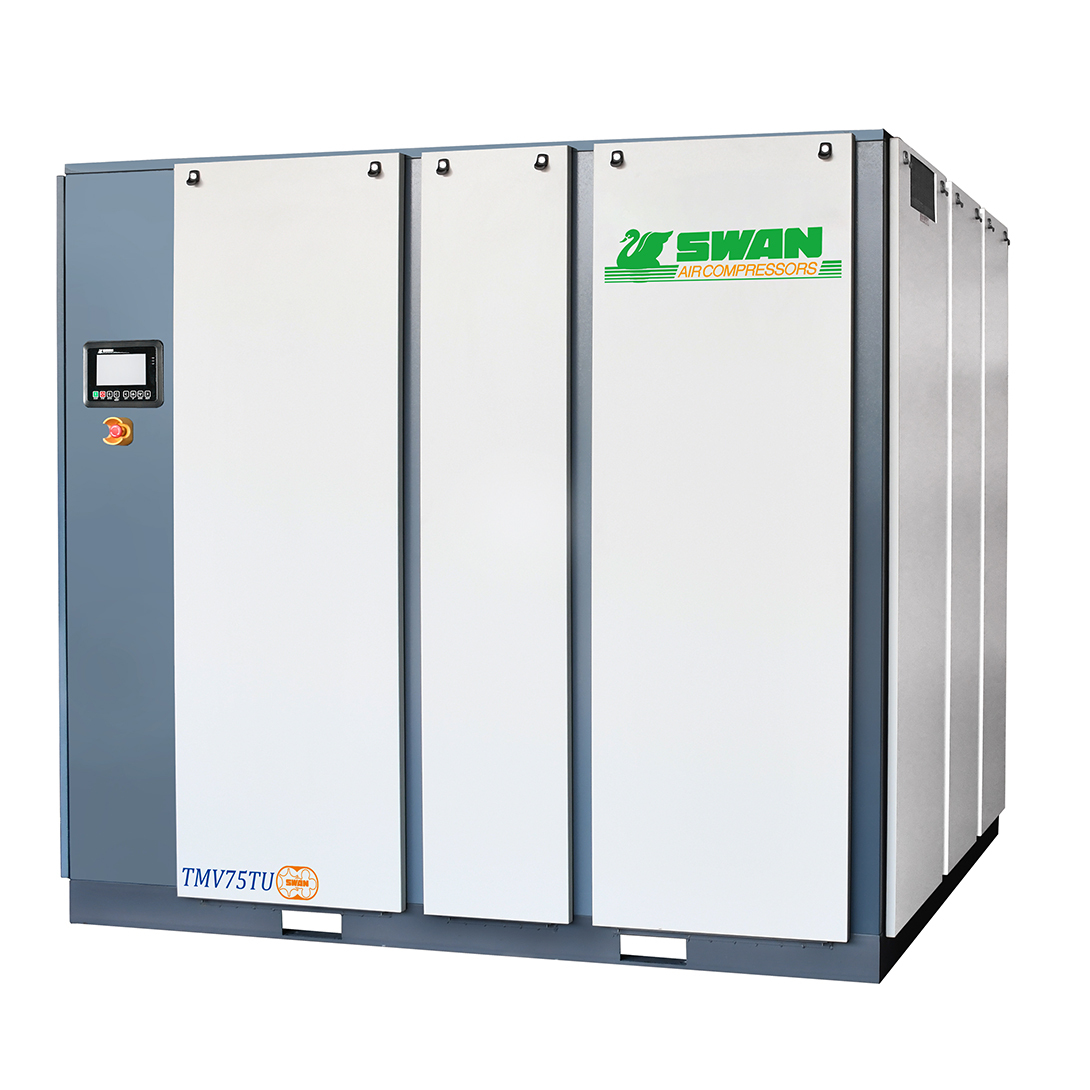

Loại biến tần nam châm vĩnh cửu

Quy cách cơ bản

  • Mã lực máy nén (HP) 20~215
  • Áp suất sử dụng (kg/cm²) 8
  • Lưu lượng khí (m³/min) 1.75~31.8

Loại biến tần nam châm vĩnh cửu

Công nghệ hoàn hảo với hiệu suất cao, vận hành dễ dàng và bảo trì đơn giản

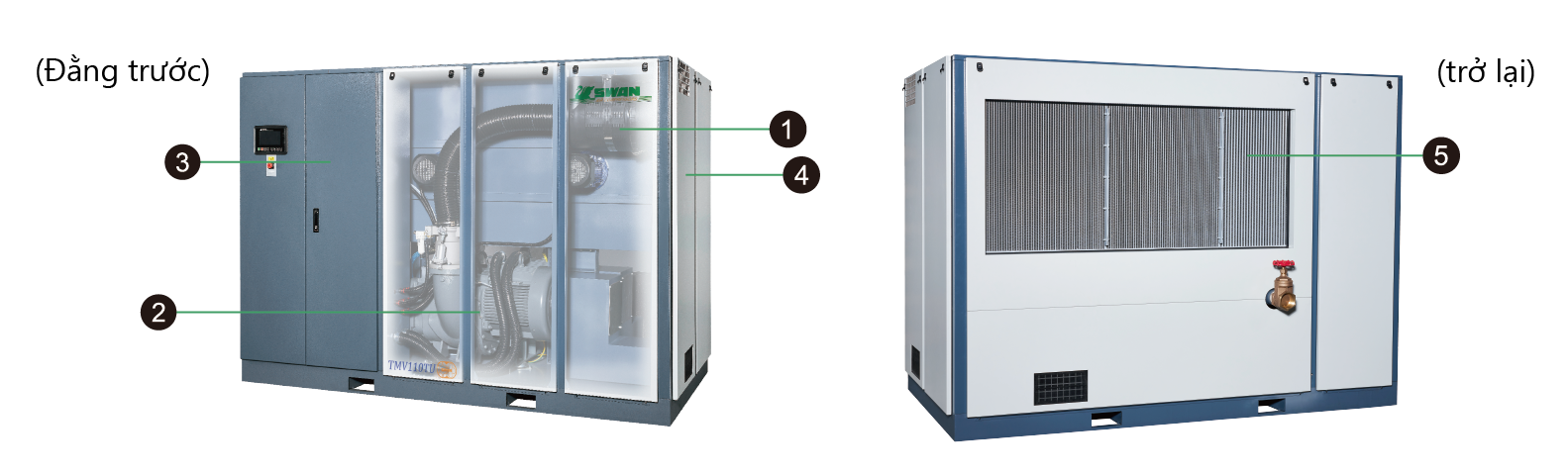

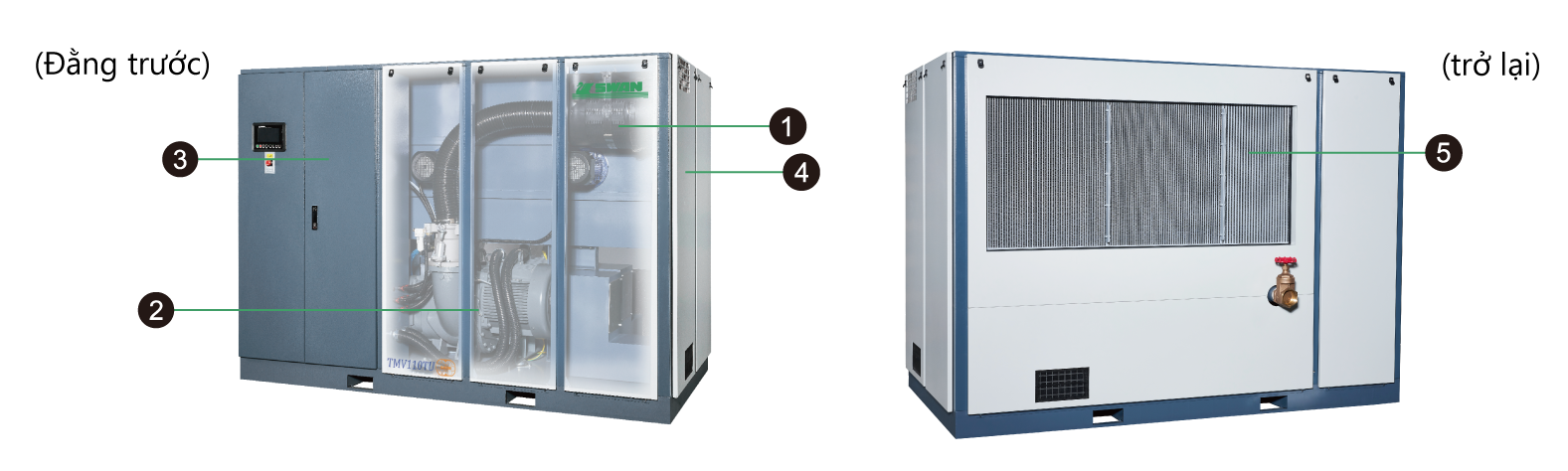

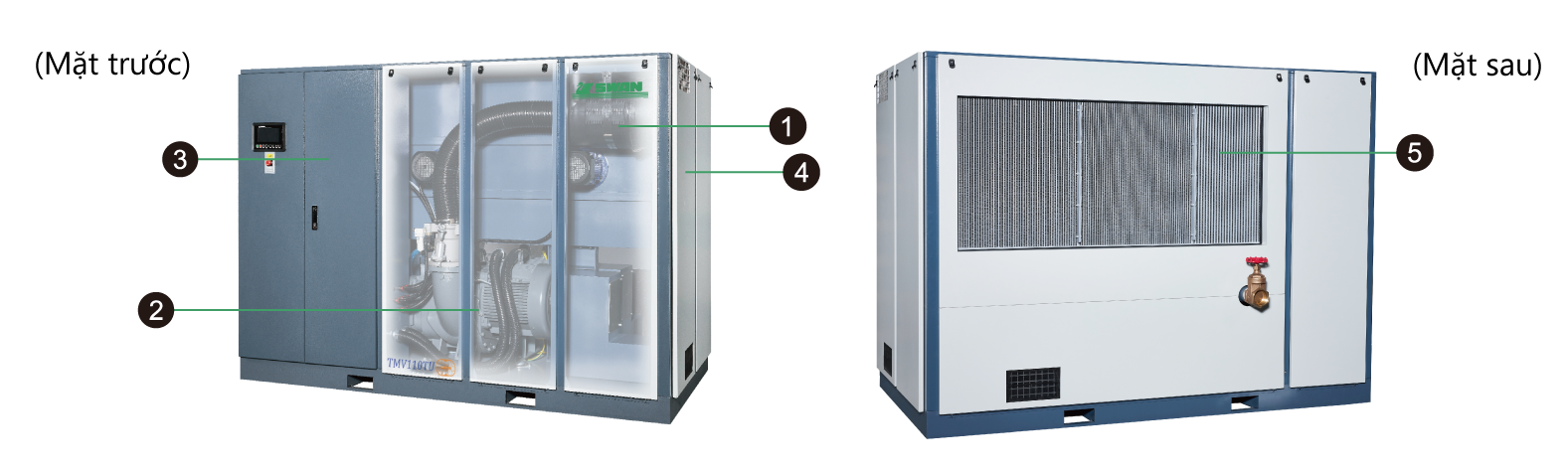

  1. Bộ lọc khí vào
  2. Đầu máy hiệu suất cao hai đoạn nam châm vĩnh cửu
  3. Bộ điều khiển biến tần
  4. Quạt ly tâm
  5. Bộ làm mát không khí / dầu

Giới thiệu về linh kiện

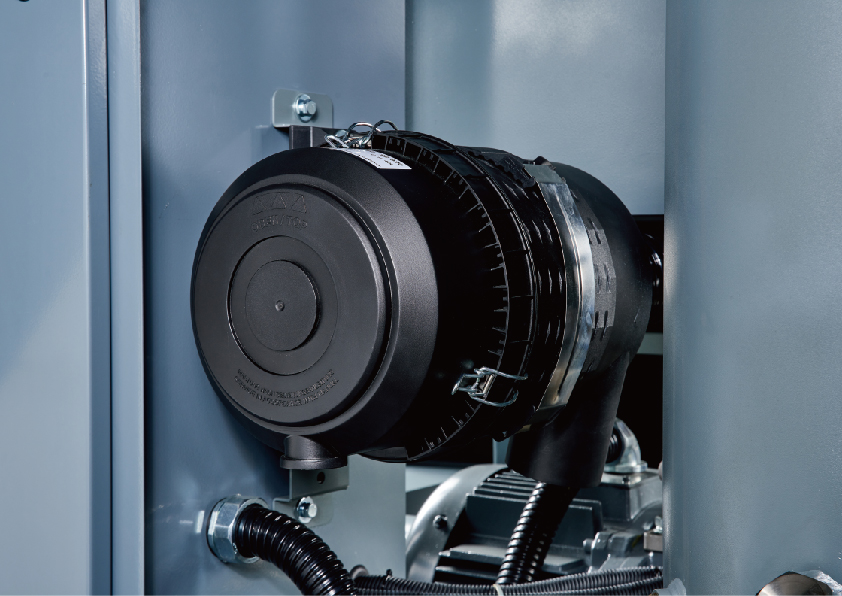

Bộ lọc khí vào

Thiết kế bộ lọc hai lớp có thể cách ly bụi và tạp chất trong không khí hút vào khi cung cấp dòng khí lưu lượng lớn, không những có thể giảm tiêu hao cho máy nén khí mà còn giảm tiếng ồn khi máy hoạt động.

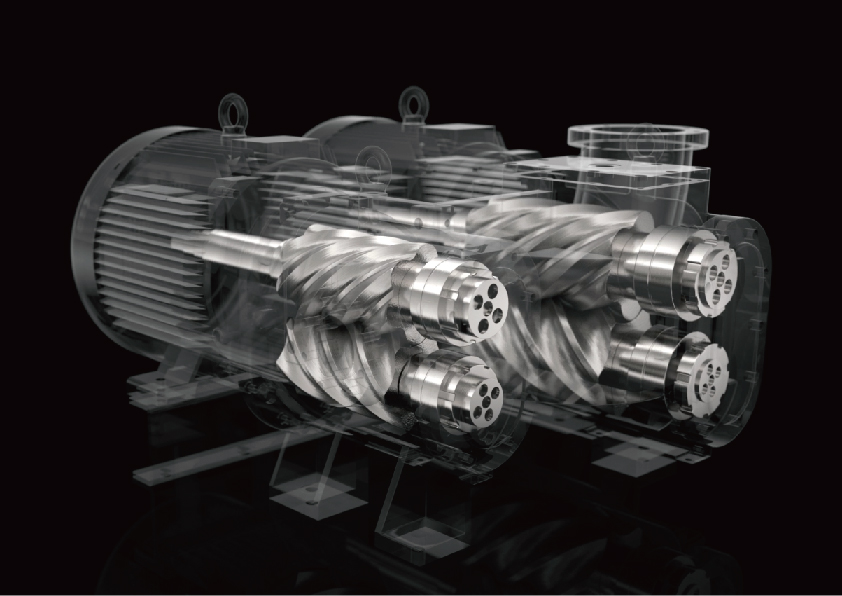

Đầu máy hiệu suất cao hai tầng nam châm vĩnh cửu

Thiết kế động cơ hai tầng nam châm vĩnh cửu và thiết kế đồng trục ghép nối trực tiếp không chỉ tiết kiệm không gian mà còn giảm tổn thất cơ học truyền động và giảm tiêu thụ năng lượng xuống gần 0%. Khi lưu lượng không khí nhu cầu khác nhau hoặc áp suất cần thay đổi, hoạt động có thể được tối ưu hóa và hiệu quả công việc có thể được cải thiện.


Bộ điều khiển biến tần

Bộ biến tần kiểu trọng tải có thể chịu tải các điều kiện hoạt động khắc nghiệt hơn, tốc độ vô cấp đáp ứng nhu cầu ổn định áp suất và cũng có thể điều chỉnh các thông số điều khiển số, có thể dễ dàng và nhanh chóng điều chỉnh biến đổi áp suất theo yêu cầu của bạn.

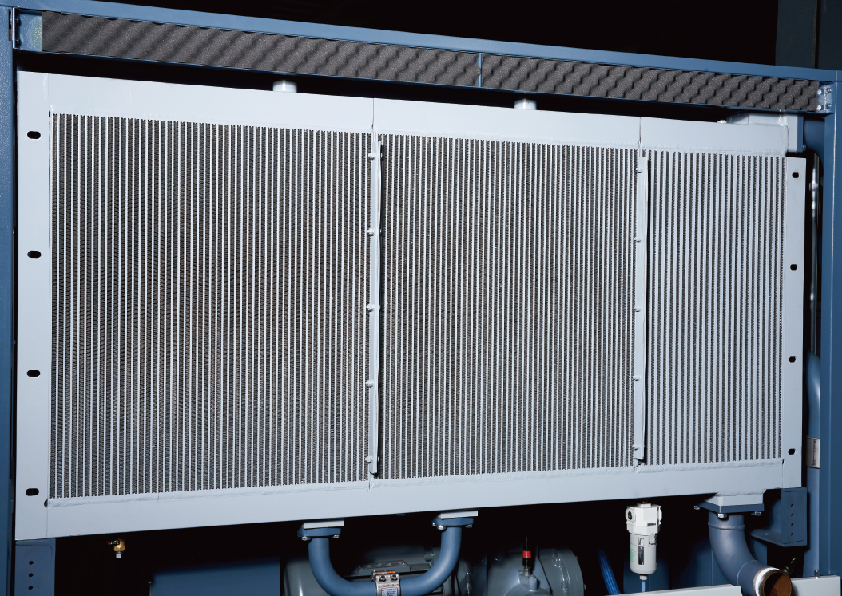

Bộ làm mát không khí / dầu

Thiết kế hướng thẳng đứng nên việc vệ sinh thân máy, bảo dưỡng và xử lý dầu xả hàng ngày vô cùng đơn giản, giúp bạn tiết kiệm thời gian và chi phí bảo trì thiết bị.

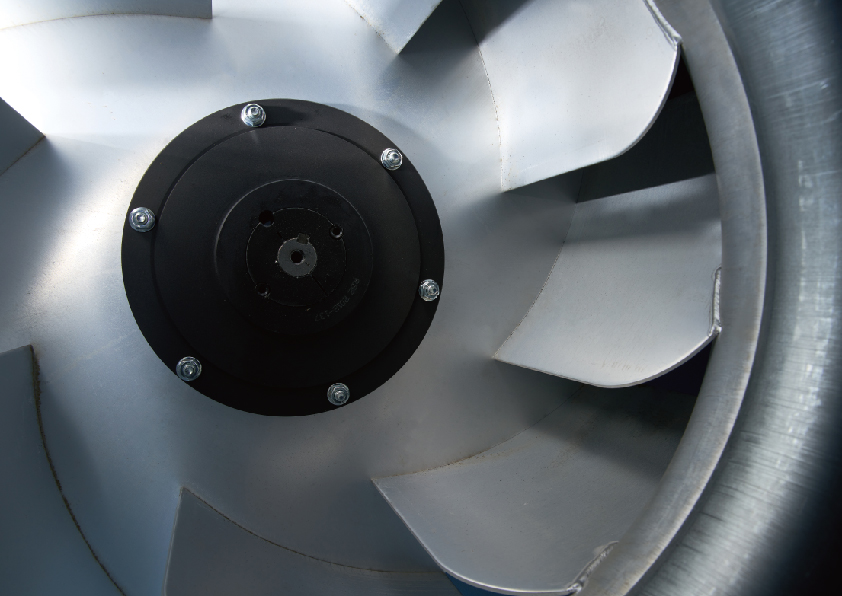

Quạt ly tâm

Lượng khí cao đảm bảo làm mát, tiếng ồn thấp, tốt hơn 3dB (A) so với dòng hướng trục. Cánh quạt bên trong, phần động cơ tiếp xúc với không khí nóng, không có nguy cơ nhiệt độ cao và dễ hư hỏng, đảm bảo máy chạy ở nhiệt độ hiệu quả nhất

Ưu điểm sản phẩm

Lợi thế đầu máy

Nam châm vĩnh cửu hiệu suất cao, có thể so sánh với hiệu suất cao của motor IE4

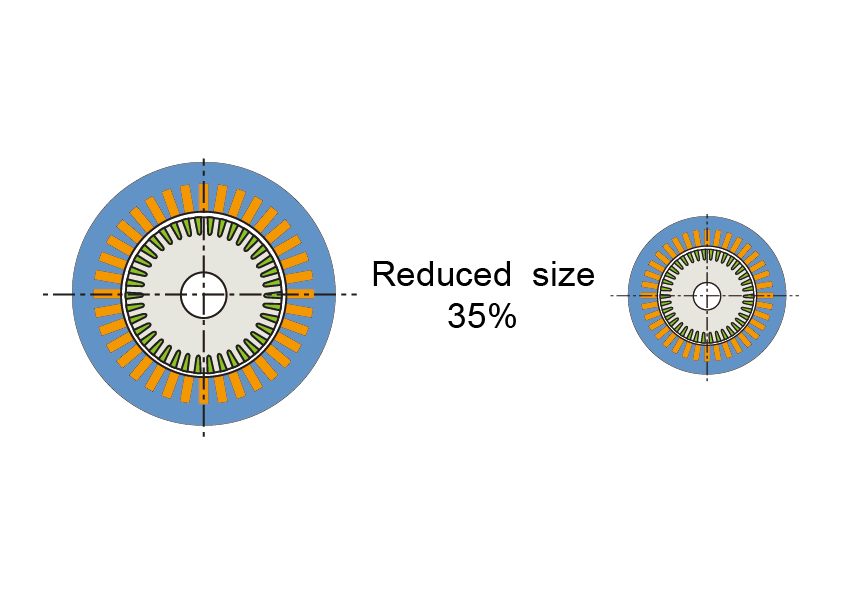

Thu hẹp kích thước

Phạm vi chuyển đổi tần số rộng hơn: 30% ~ 100%, tiết kiệm năng lượng ở tốc độ thấp rõ ràng hơn, động cơ nam châm vĩnh cửu nhỏ hơn, ít hơn 35% so với động cơ thông thường, tiết kiệm không gian và cấu hình tốt hơn!

Thiết kế chịu nhiệt độ cao của lớp cách nhiệt loại F, tăng nhiệt độ hoạt động thấp 65K, đảm bảo hiệu suất nam châm vĩnh cửu, sử dụng đáng tin cậy hơn và đảm bảo hơn, và tuổi thọ cao hơn.

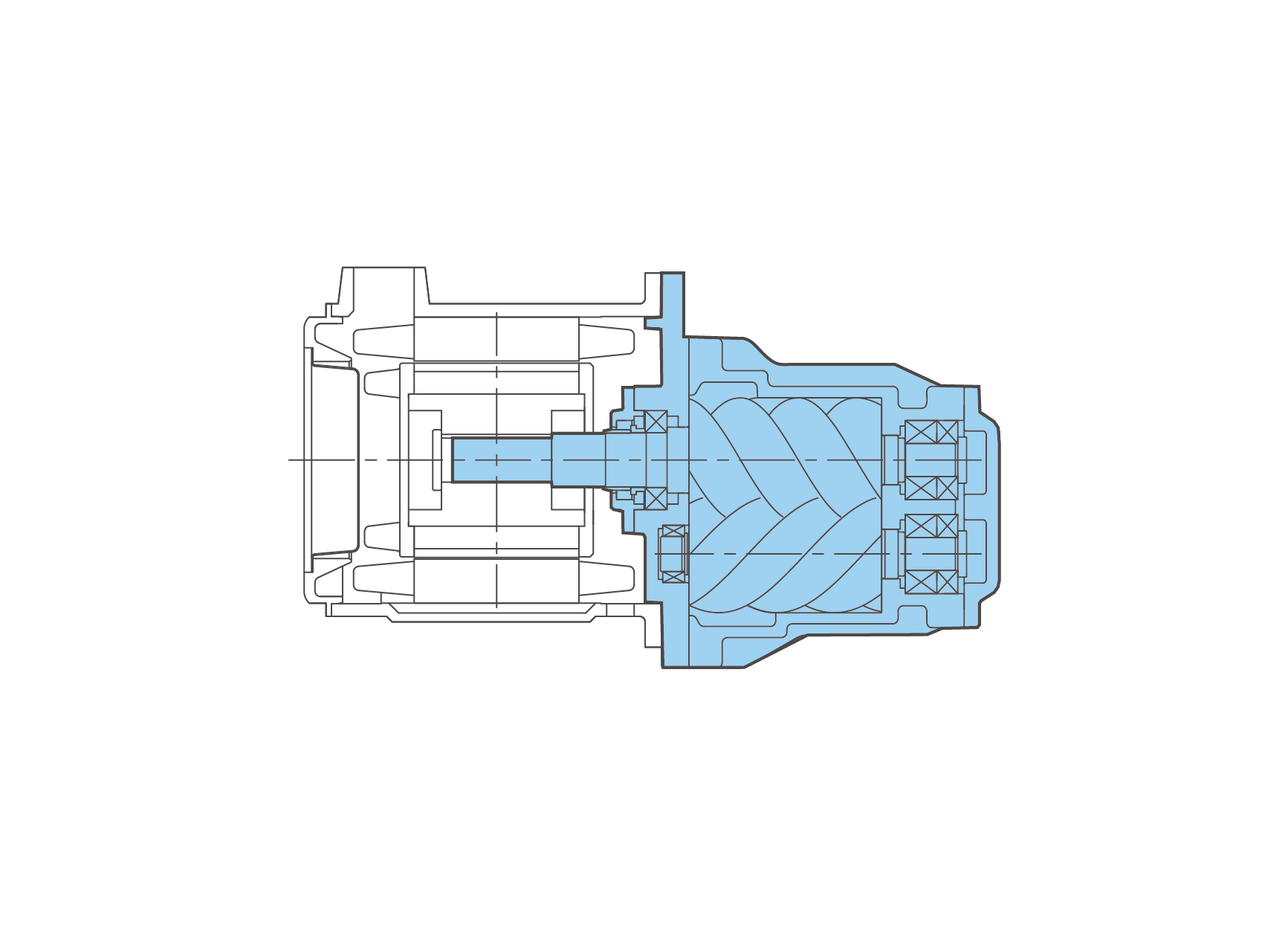

Nam châm vĩnh cửu đồng trục

Thiết kế đồng trục nam châm vĩnh cửu làm giảm tổn thất cơ học của khớp nối, cải thiện hiệu suất của máy nén và cũng tiết kiệm việc bảo trì vòng bi động cơ. Giảm 20% thể tích của máy nén khí; sử dụng không gian hiệu quả hơn.



Nam châm vĩnh cửu động cơ kép đồng trục hai tầng

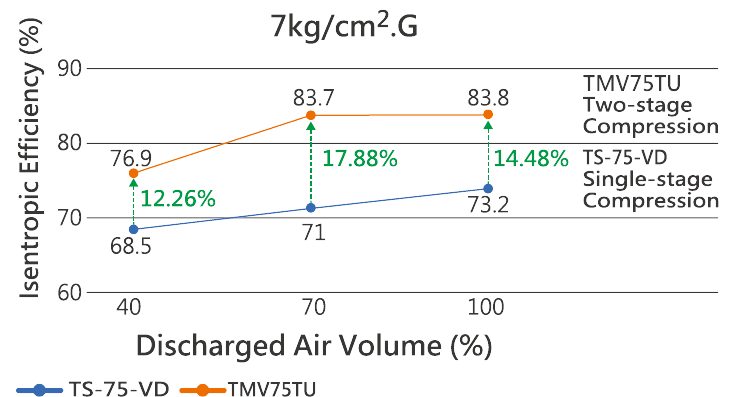

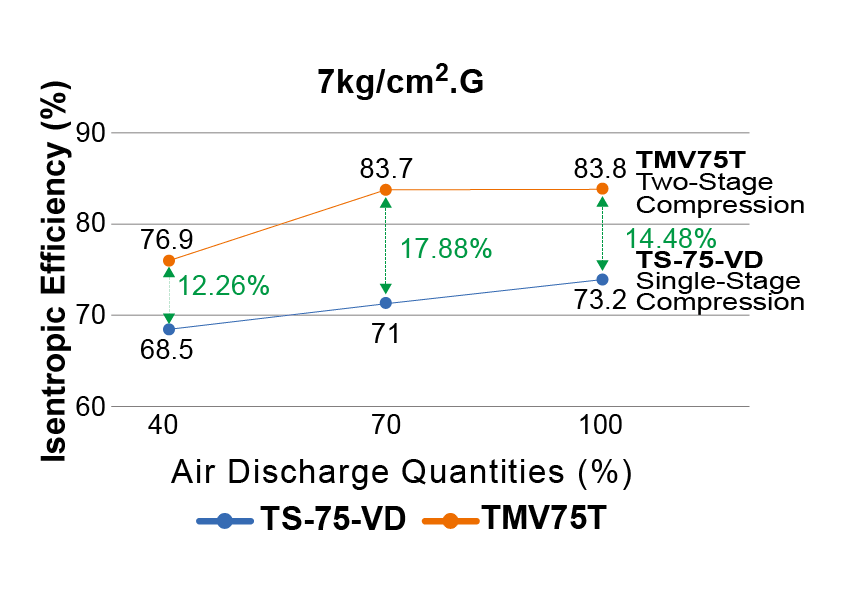

Hai giai đoạn nén áp suất bằng nhau làm giảm tỷ lệ nén, giảm rò rỉ và cải thiện hiệu quả thể tích.

Nén hai giai đoạn, làm mát liên giai đoạn, gần với nén đẳng nhiệt, giảm tổn thất nhiệt và nâng cao hiệu quả nén.

Thiết kế sang số hai giai đoạn truyền thống chỉ có hiệu suất nén tốt nhất khi áp suất được thiết lập, nhưng không dễ để duy trì hiệu quả tốt nhất khi lượng không khí hoặc áp suất thay đổi. Thiết kế chuyển đổi tần số động cơ kép hai giai đoạn, ngay cả khi thể tích không khí sử dụng thay đổi, áp suất giai đoạn đầu vẫn ở giá trị tối ưu, không chỉ hoạt động với hiệu suất cao khi đầy tải mà còn duy trì hiệu suất cao với bất kỳ chuyển đổi tần số nào.



Thiết kế ngăn tiếng ồn

Thiết kế dạng hộp của máy nén khí thương hiệu Swan sử dụng cấu trúc tấm kim loại chắc chắn, với lớp lót bông tiêu âm và thiết kế cách âm hiệu quả cao, có thể giảm thiểu tiếng ồn và độ rung của máy trong quá trình vận hành.

Quy cách chi tiết

Model Power (HP) Power (kW) Working Pressure (kg/cm²) Capacity (m³/min) Kích thước (mm) (L*W*H)
TMV11Z 15 11 8 1.75 1250X795X1585

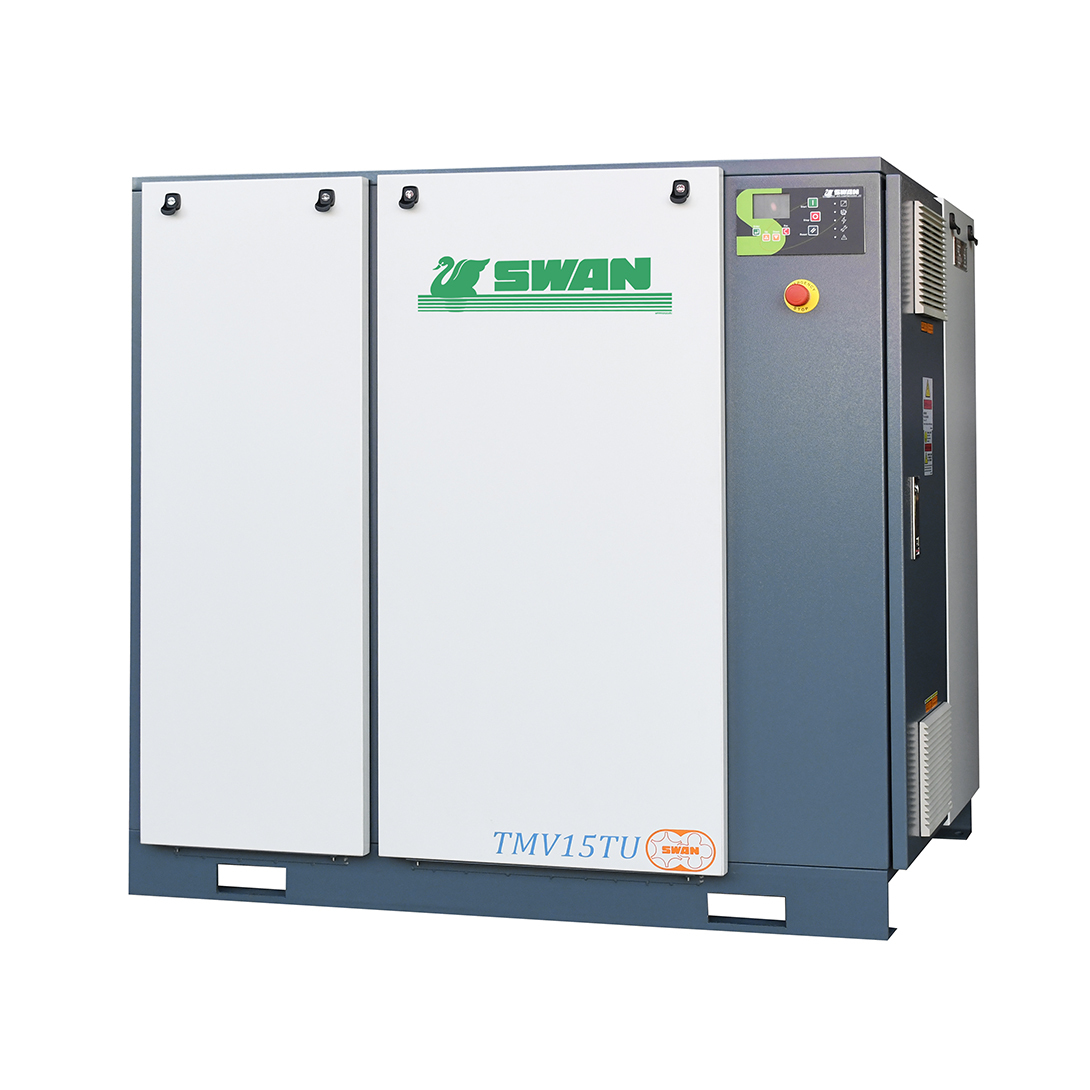

TMV11TU 15 11 8 1.88 1450X795X1390

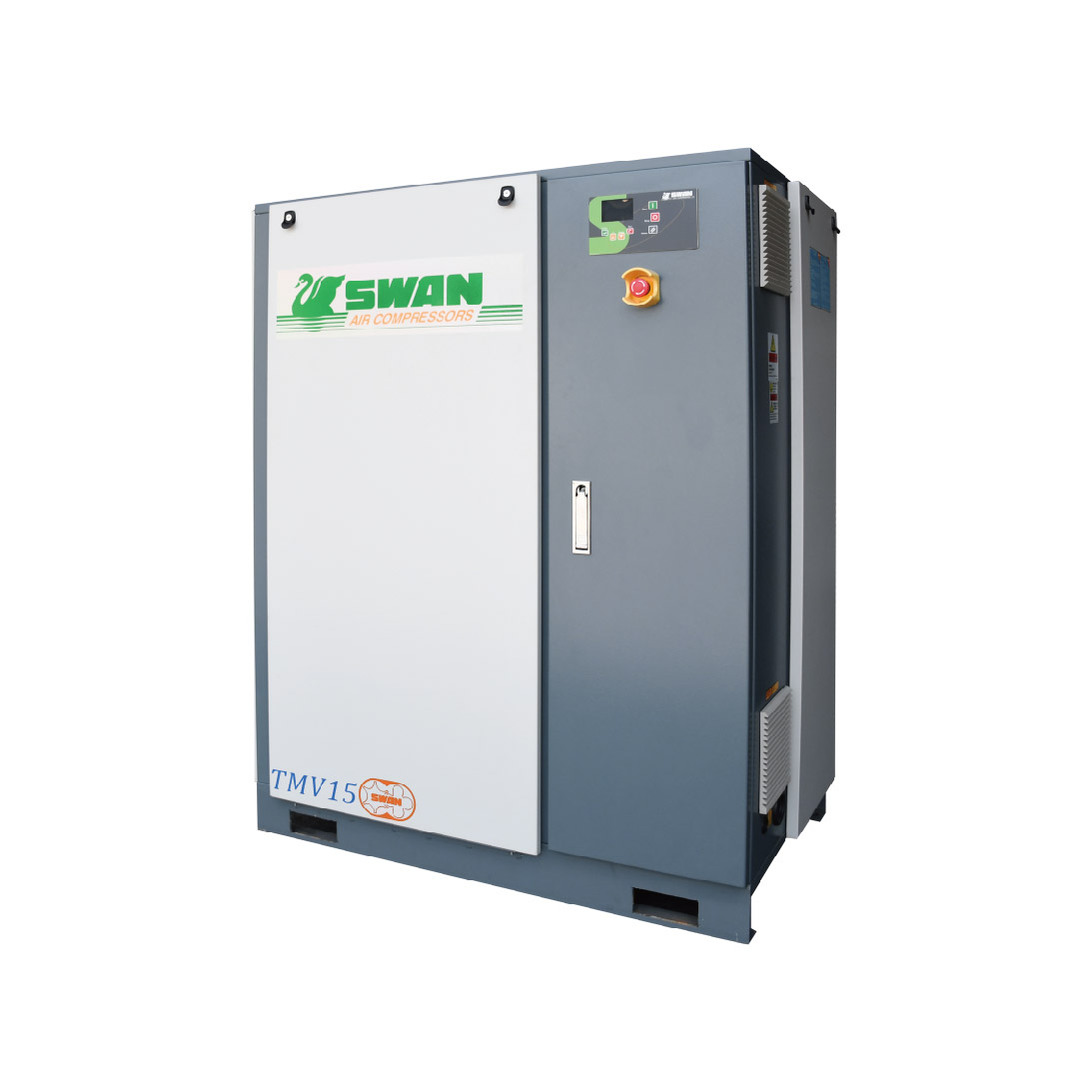

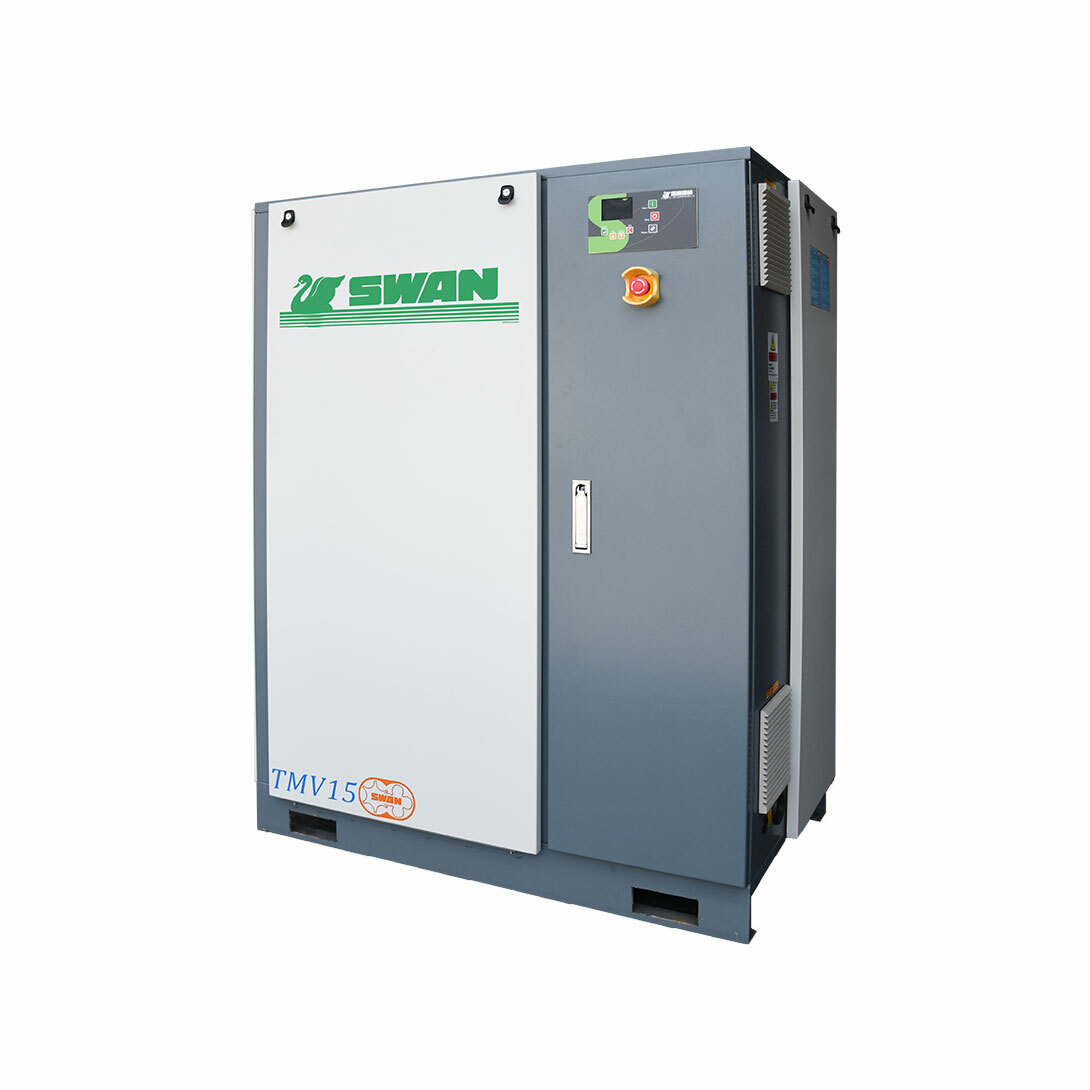

TMV15 20 15 8 2.51 1250X795X1585

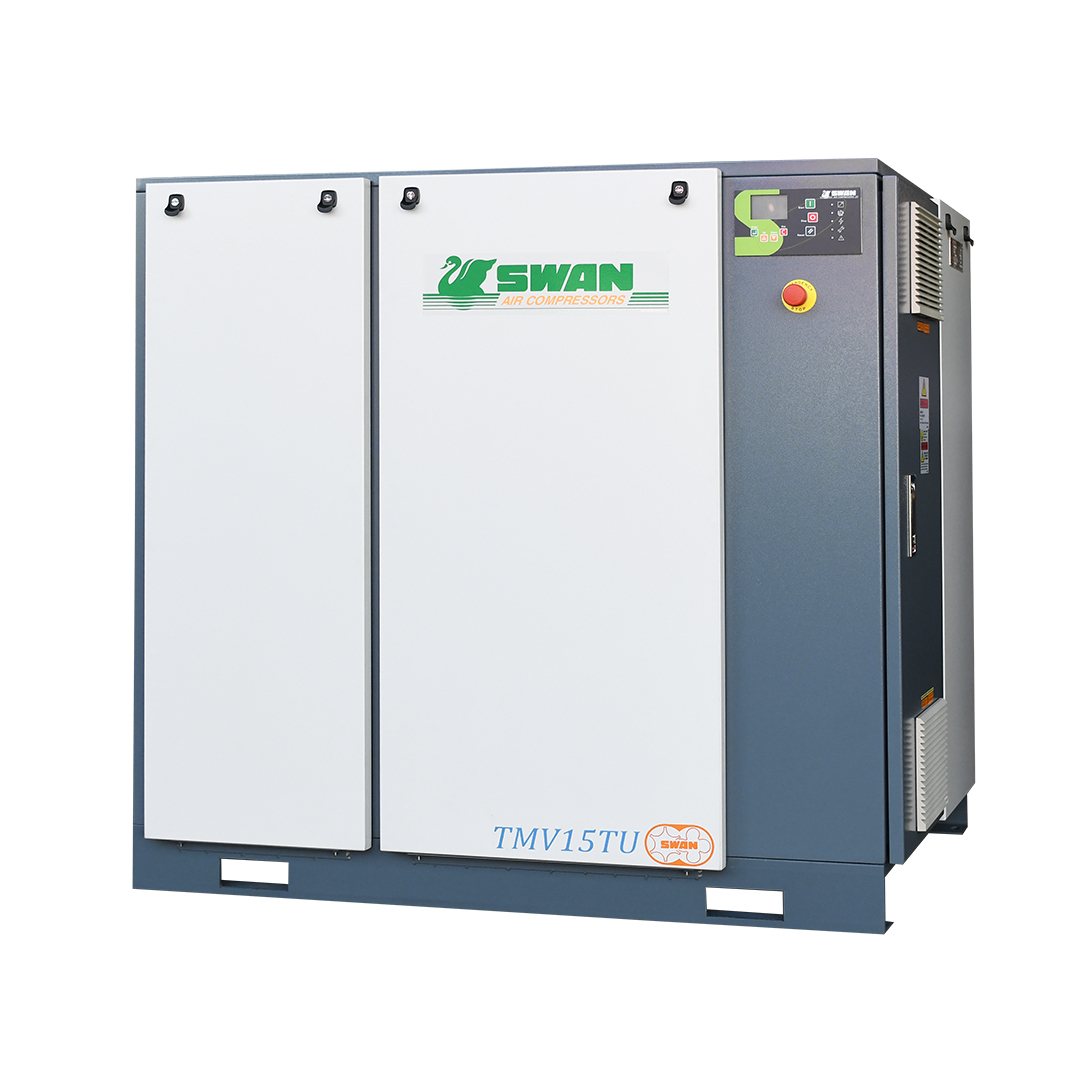

TMV15TU 20 15 8 2.65 1450X795X1390

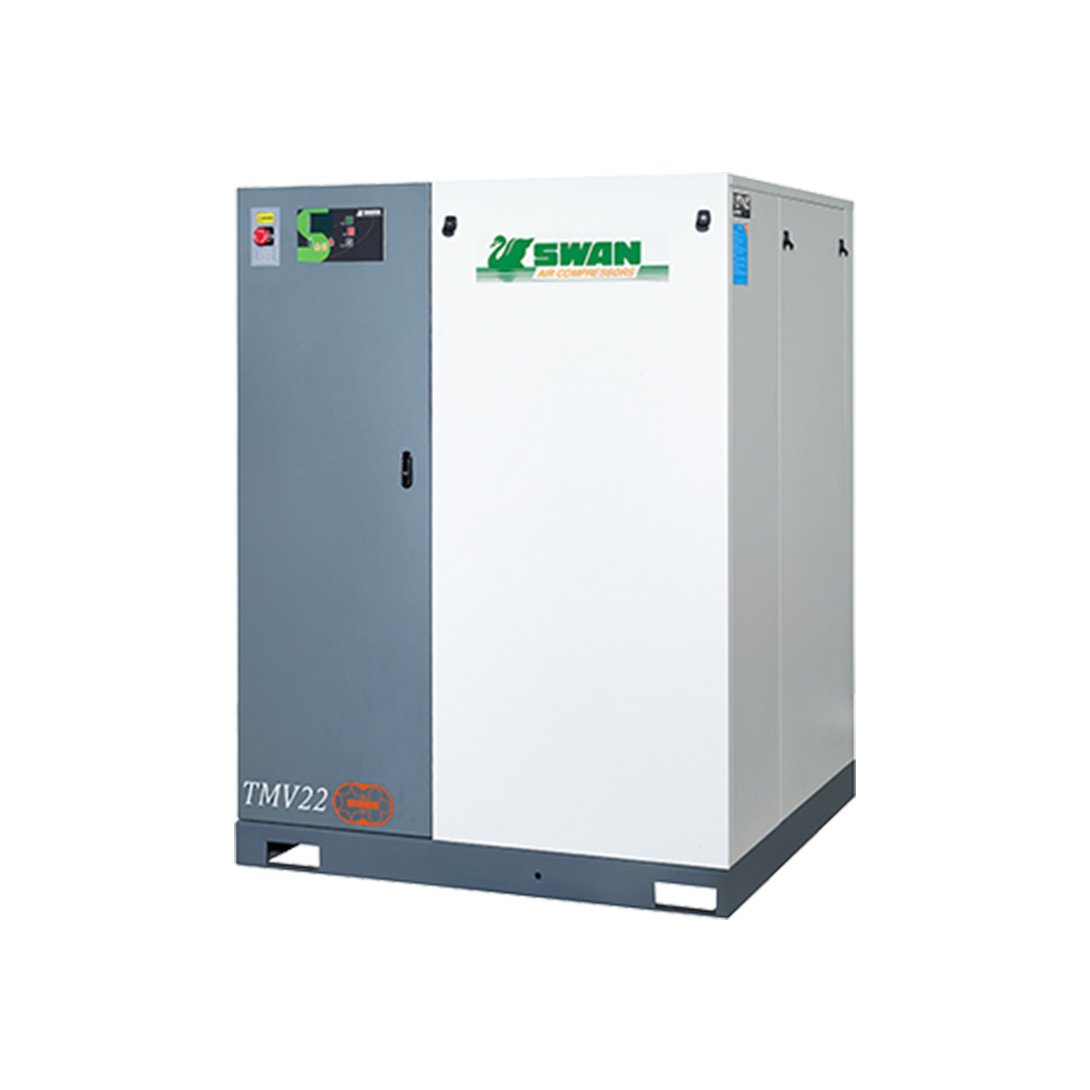

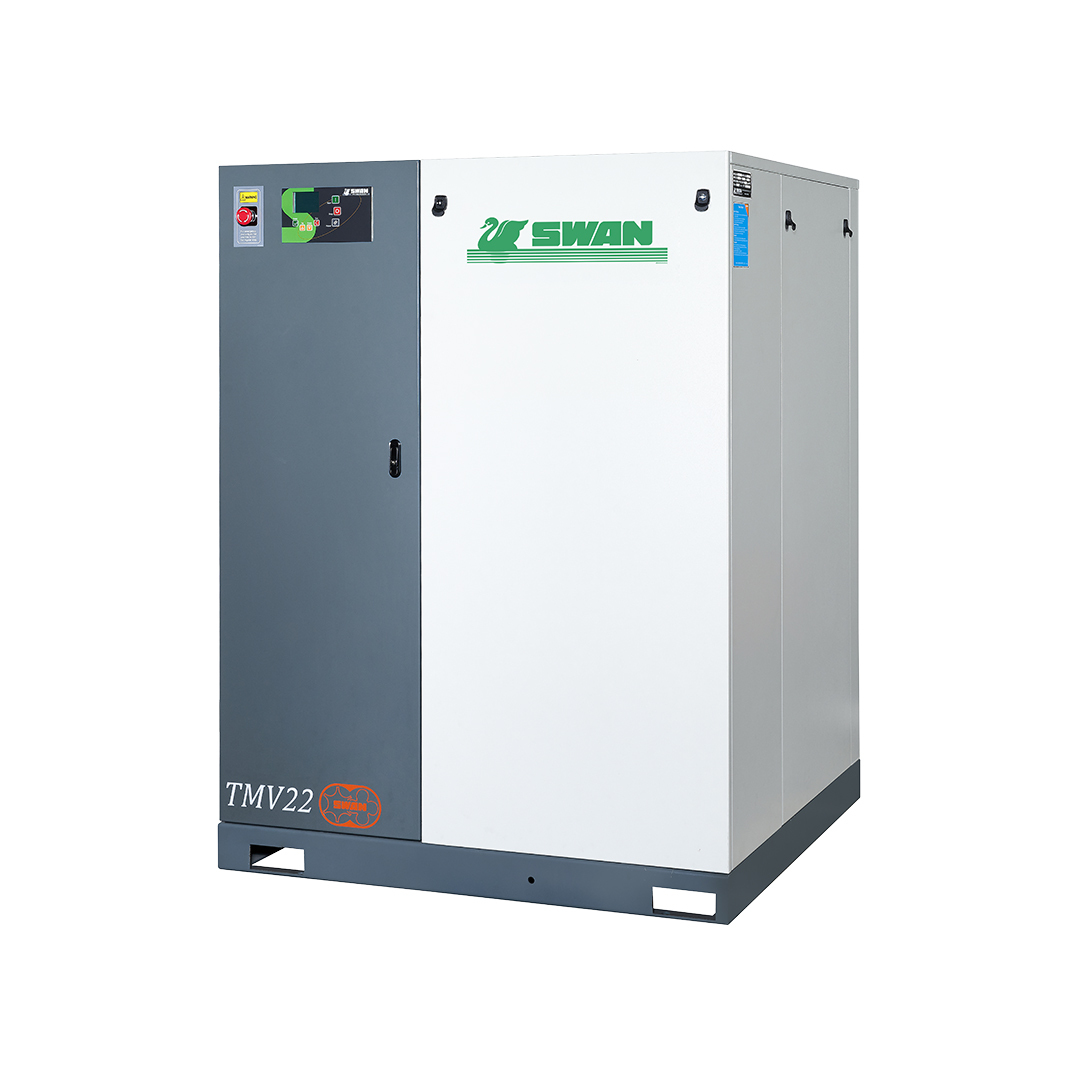

TMV22 30 22 8 3.5 1190X1145X1575

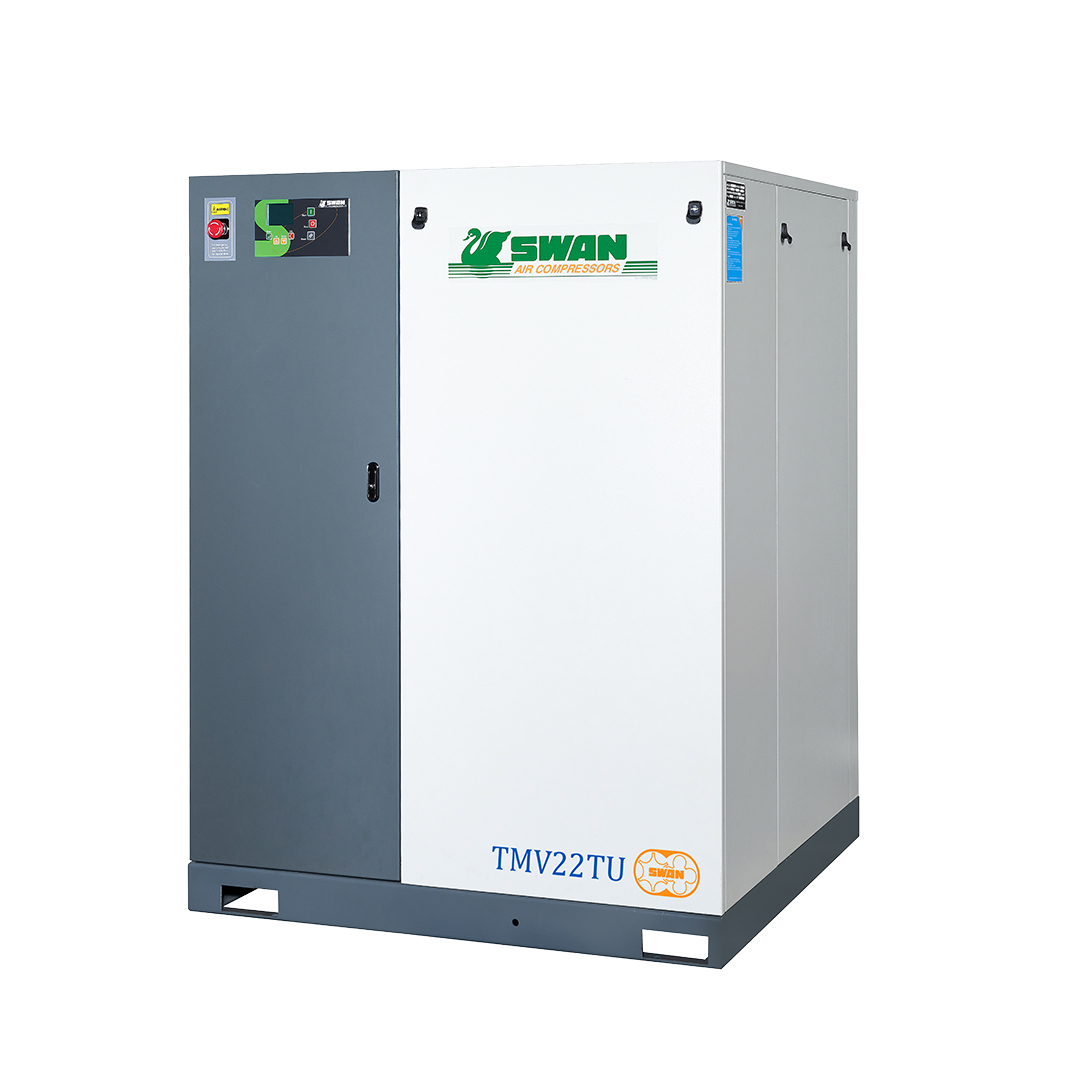

TMV22TU 30 22 8 3.99 1190X1145X1570

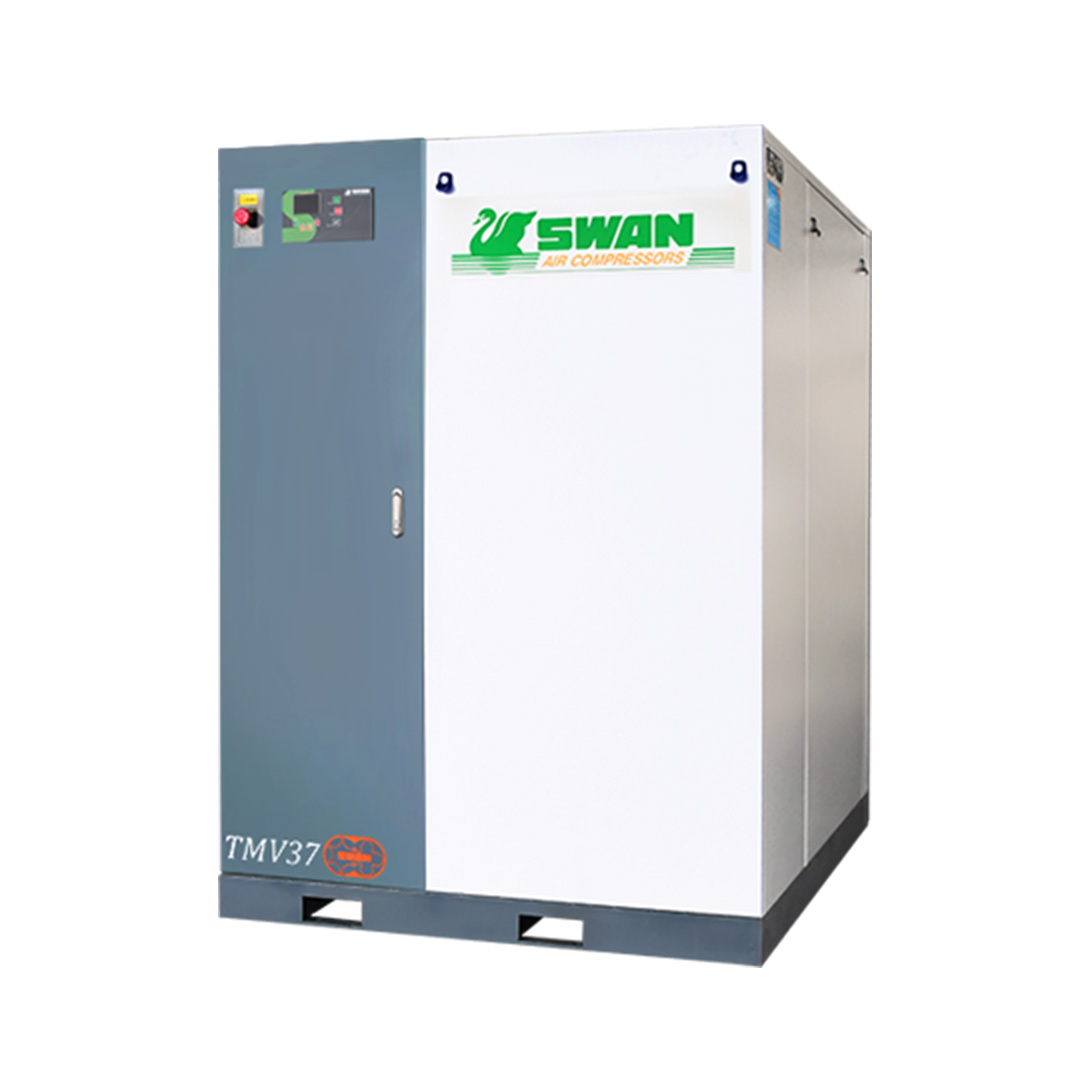

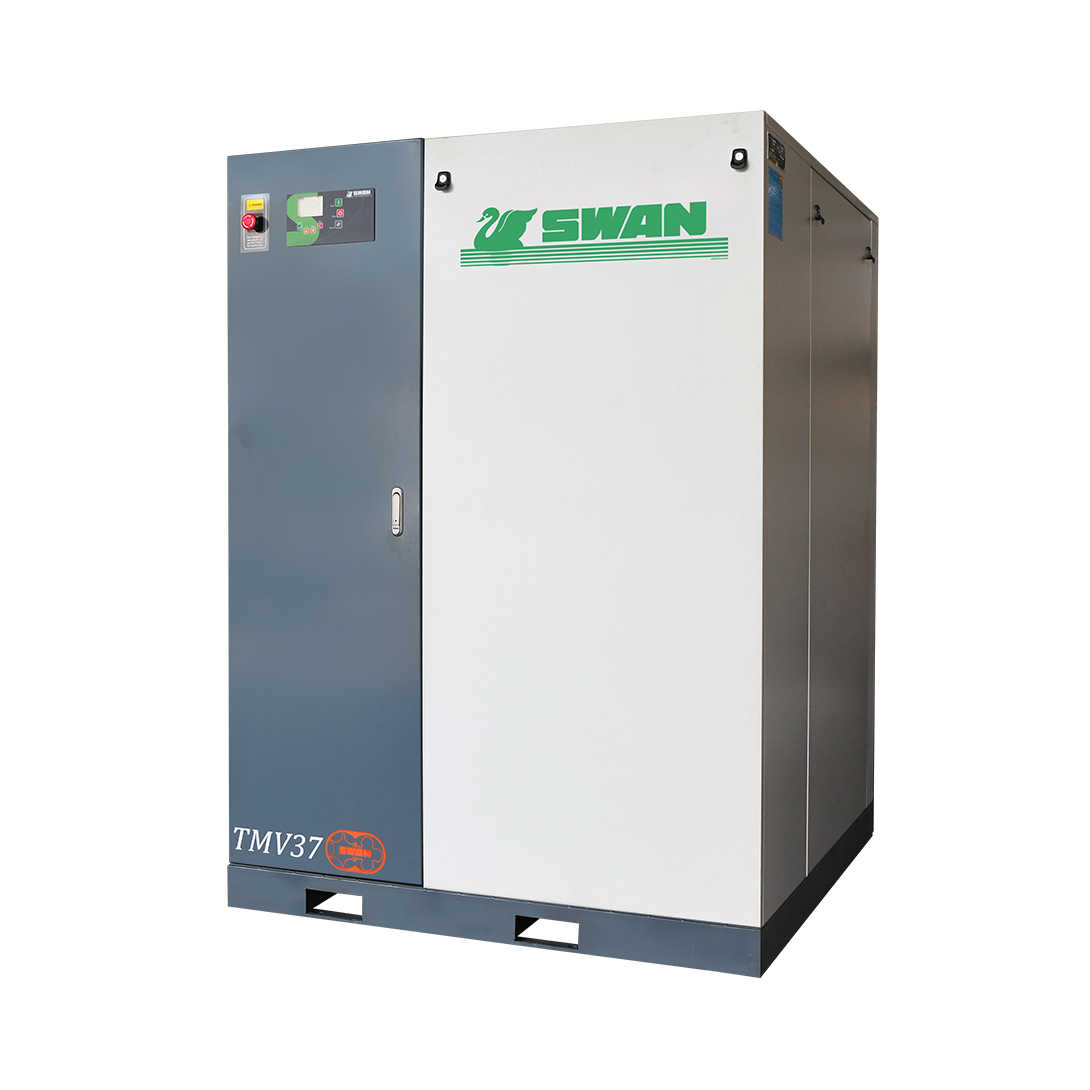

TMV37 50 37 8 6.37 1485X1145X1750

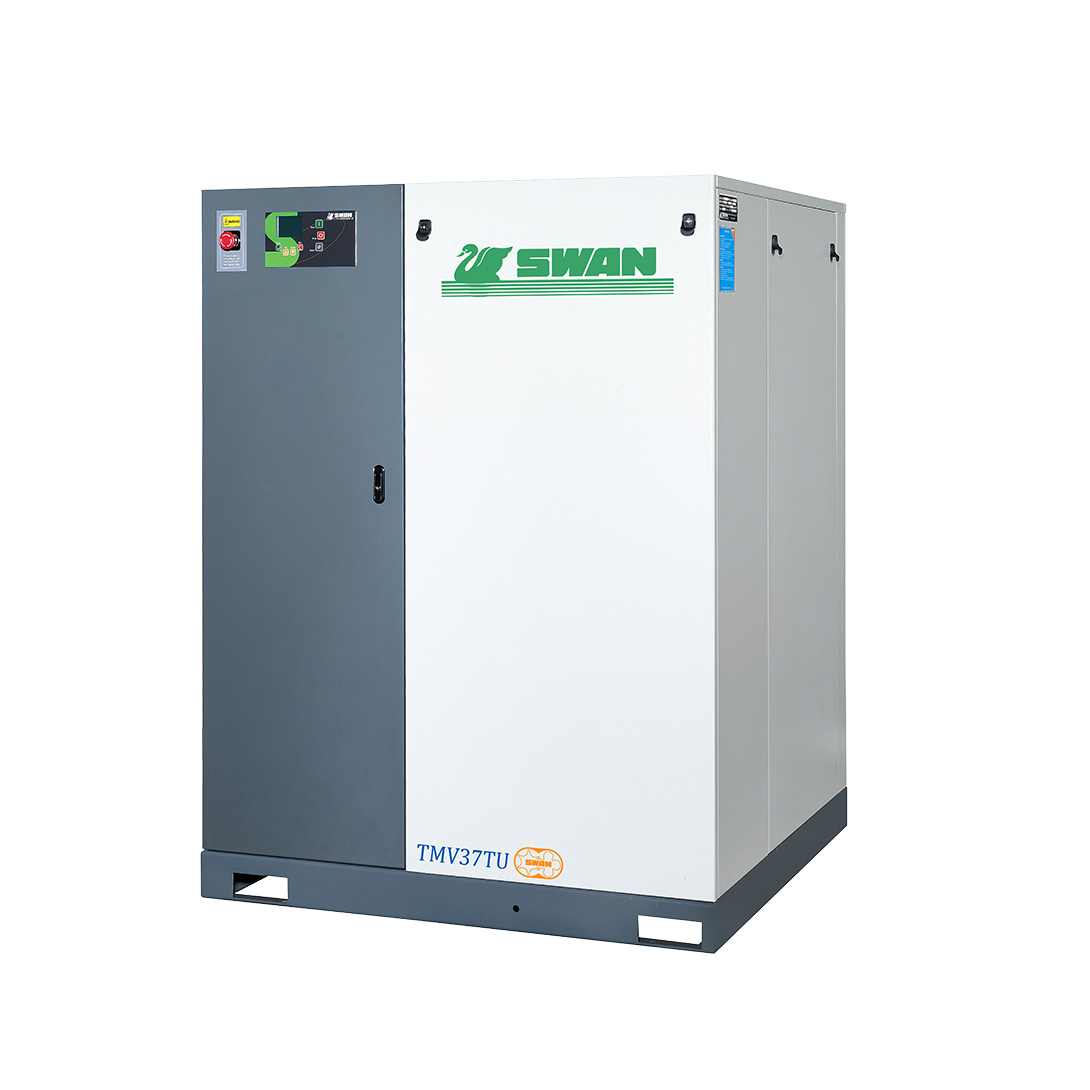

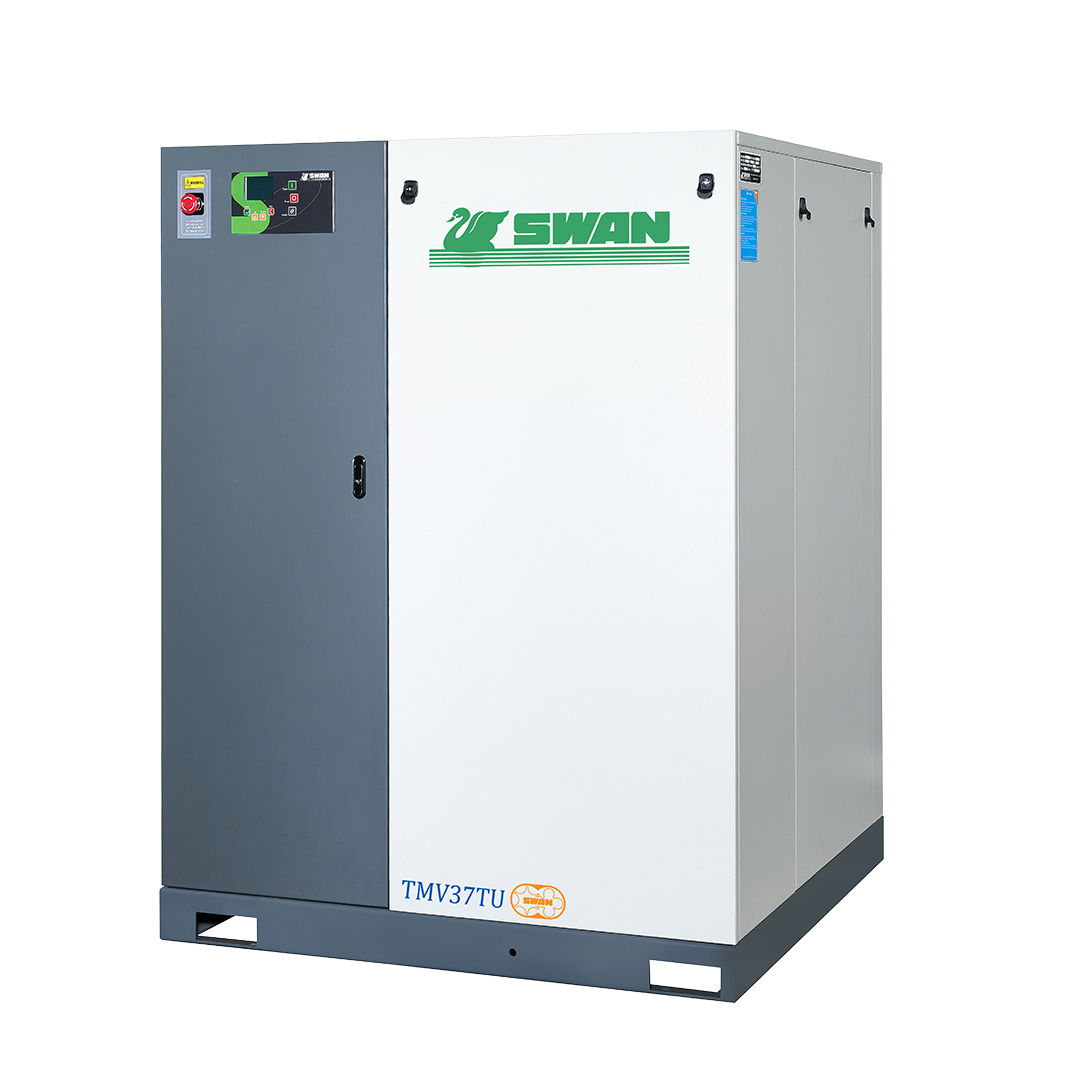

TMV37TU 50 37 8 6.64 1250X1220X1770
TMV75TZ 100 75 8 15.5 2335X1600X2140

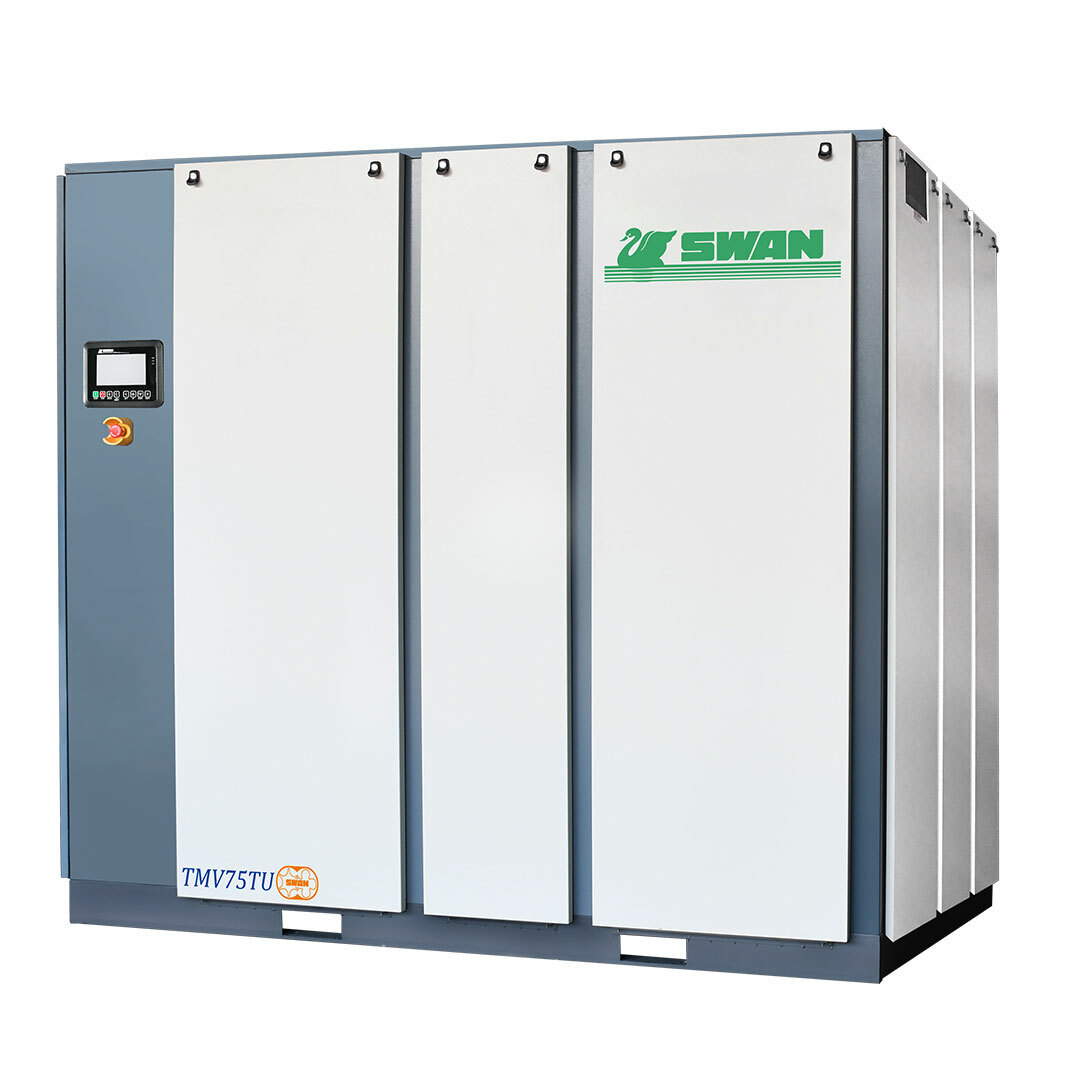

TMV75TU 100 75 8 15.5 2335X1600X2140
TMV110TZ 150 110 8 22.8 1485X2770X1990

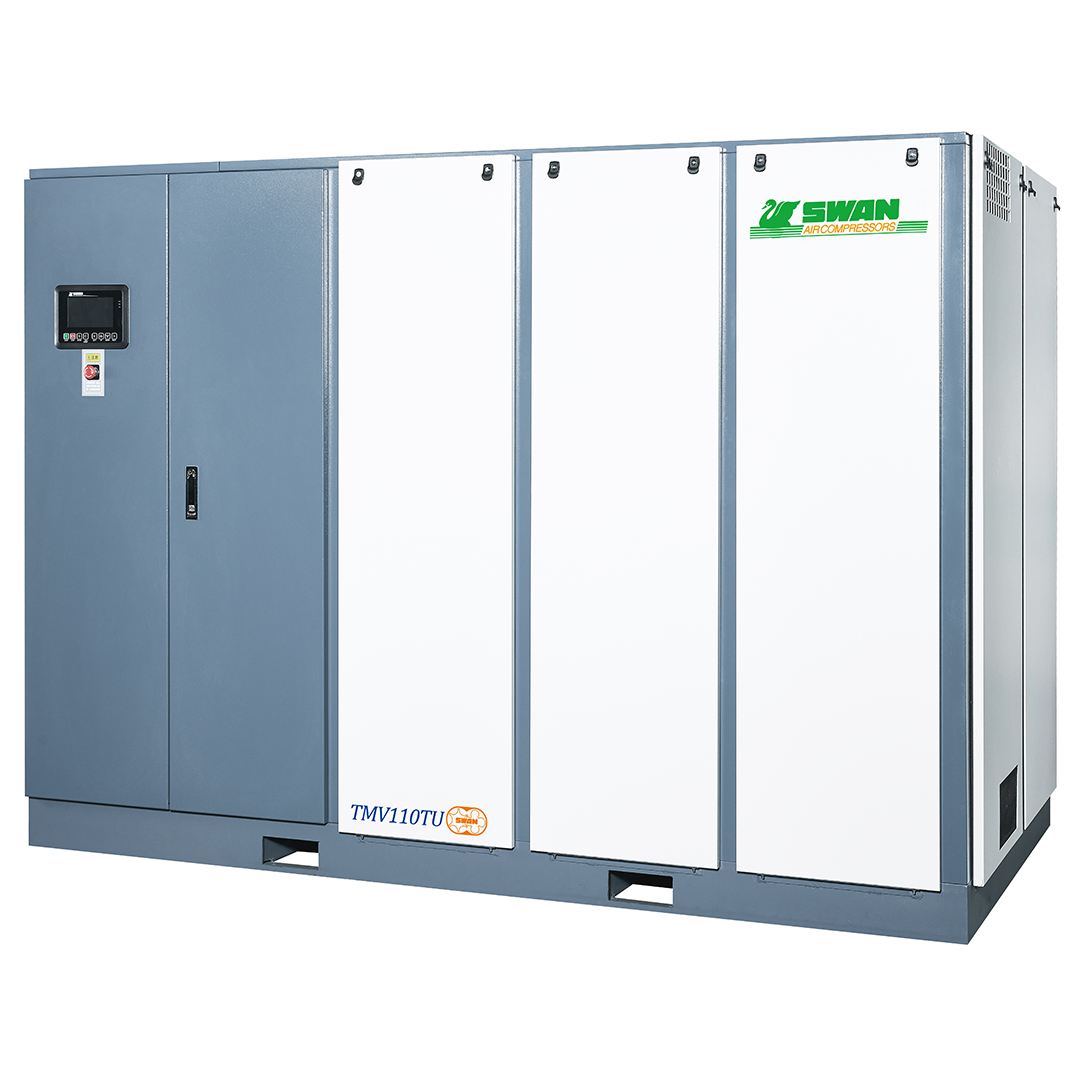

TMV110TU 150 110 10 20.3 1485X2770X1990

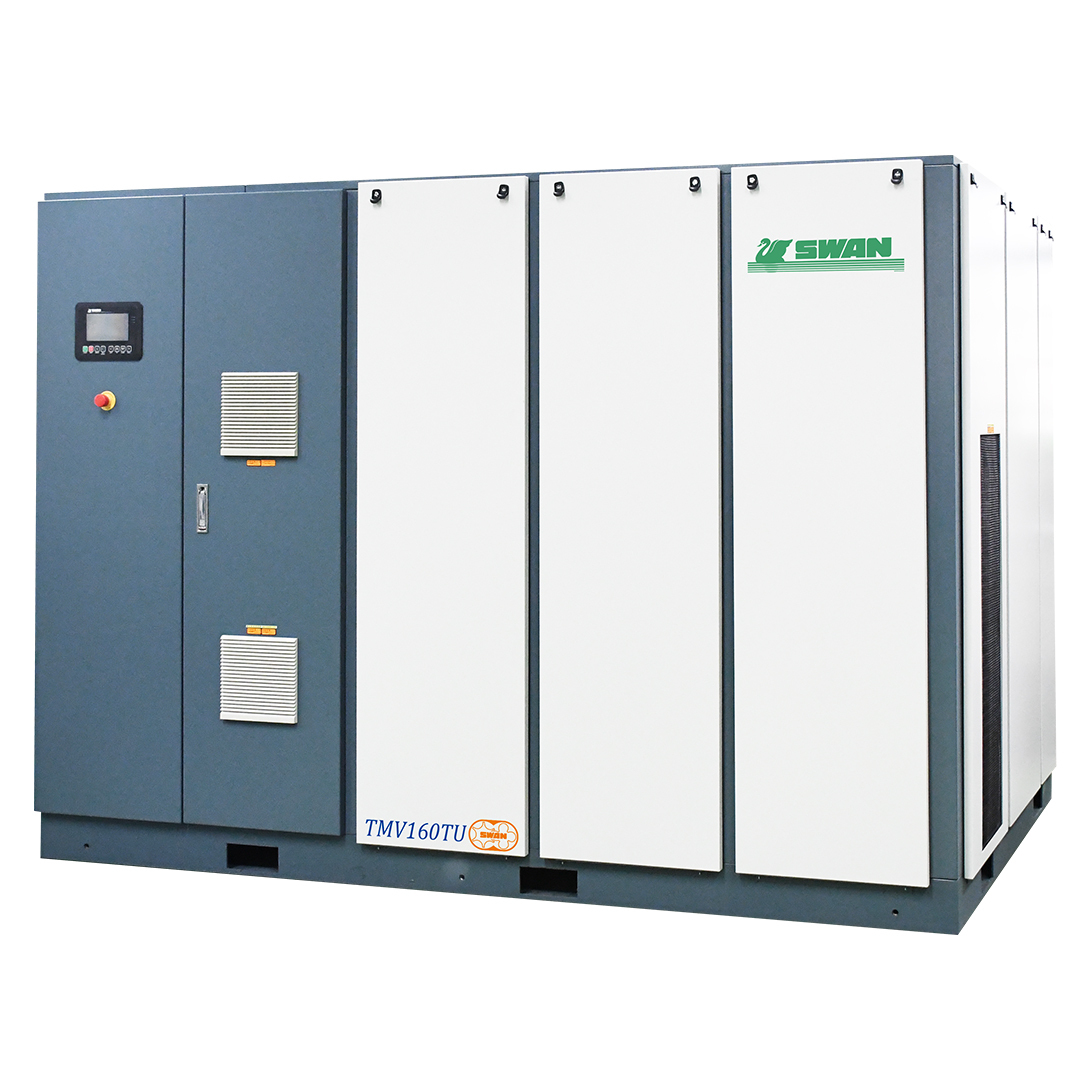

TMV160T 215 160 8 31.8 2950X1600X2300
  • Nếu có nhu cầu cách truyền động, lượng khí ra và áp lực ngoài quy cách trên, hoan nghênh đặt mua ghi rõ chi tiết liên lạc với chúng tôi bất cứ lúc nào.
  • Lượng khí ra căn cứ vào phạm vi tiêu chuẩn ISO 1217,Annex C đo lượng khí ra thực tế.
  • Máy nén khí SWAN không ngừng nghiên cứu cải tiến, nếu có thay đổi quy cách, chúng tôi thành thật không tiện thông báo trước.
