同軸變頻系列

同軸的設計減省了連結機構的損失,更加的節能。雙段雙馬達的配置不僅於滿載時高效率,不同壓力時亦能保持最佳化,大幅提升了能效。

基本規格

  • 馬力 (HP) 15~215
  • 使用壓力 (kg/cm²) 7~10
  • 排氣量 (m³/min) 1.75~31.8

同軸變頻系列

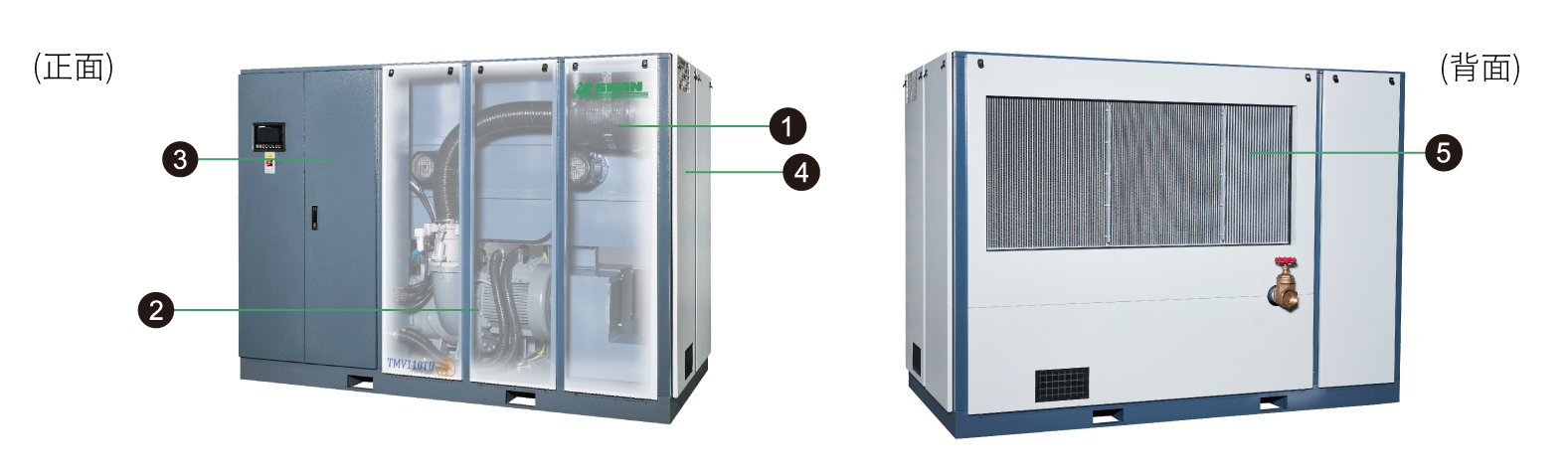

高性能、易操作、簡單維護的完美工藝

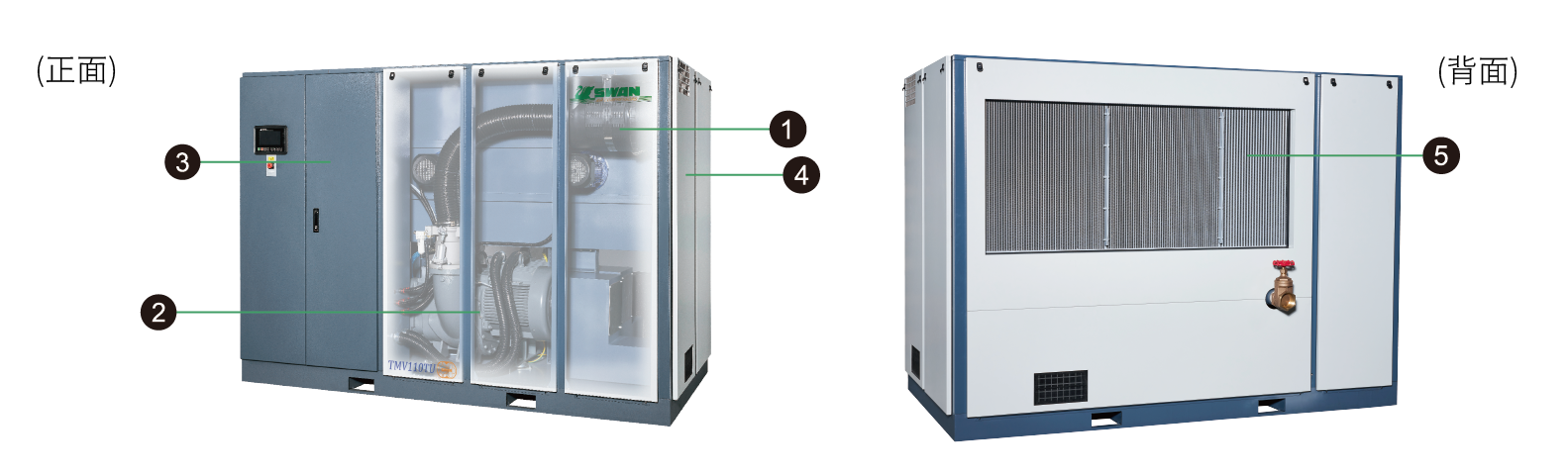

1.進氣濾清器
2.永磁雙段高效率機體
3.變頻控制器
4.空/油冷卻器
5.離心式風扇



配件介紹

搭配各種壓力耗損極低的多功能組件,在追求高效能的同時,也盡可能地延續您所購買的空壓機壽命

進氣濾清器

提供高流量空氣時,不但能降低空壓機耗損,也能降低機械運轉時的噪音。


同軸雙段高效率機體

同軸雙段馬達設計,直結式同軸設計,不但能節省空間,更能減少傳動機械損失,將能量耗損減少趨近於0%,在需求風量不同或要改變壓力時,都能夠保持運轉最佳化,提升工作效率


變頻控制器

重載型變頻器能負荷更嚴苛之運轉狀態,無段速配合需求穩定壓力。


空/油冷卻器

採取直立式設計,對於在日常的清潔機體、維護保養、洩油處理上,都十分簡單,為您節省在維護設備上的時間成本




離心式風扇

高風量確保冷卻,低噪音,較軸流扇低3dB(A)。內轉子風扇,馬達不承受熱風,沒有高溫易損風險

產品特點

機體優勢

媲美IE4馬達的高效率

尺寸縮減

更寬廣的變頻範圍:30%~100%,低轉速節能更明顯,同軸馬達體積更小,比一般馬達減少35%,節省空間也更好配置!


F級絕緣的耐高溫設計,65K低工作溫昇,確保永磁性能,使用更可靠更放心、壽命更長。



同軸設計

減少聯軸的機械損失,提高壓縮機效率,也減省馬達軸承的維護。


縮小20%的機體體積;空間的運用更有效益。



同軸雙段雙馬達

雙段等溫壓縮,降低壓縮比,減少密封滲漏,提高容積效率。
雙段壓縮,級間冷卻,近於等溫壓縮,減少熱損失,提高壓縮效率。

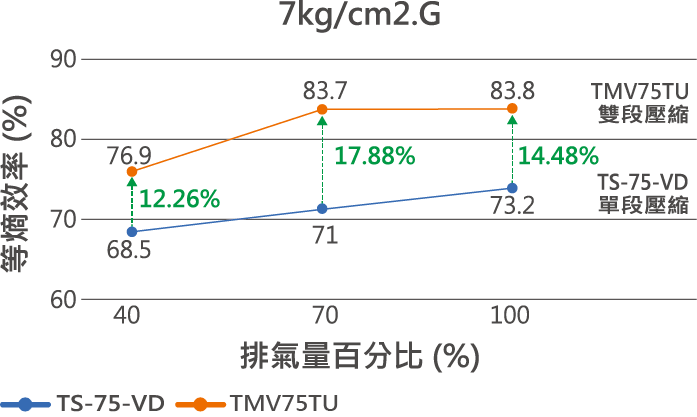

傳統雙段齒輪變速設計,僅在設定壓力時有最佳的壓縮效率,一但用氣量或壓力變化時不易維持最佳效率;雙段雙馬達變頻設計,即使用氣量變化,第一段壓力仍保持在最佳值,不僅滿載時高效率運轉,任何變頻亦能維持高效率。



噪音阻絕設計

天鵝牌空壓機箱型式機型設計採用結實板金結構,搭配吸音棉內襯與高效能防音設計,能夠有效降低機體在運轉時噪音分貝和震動影響。



詳細規格

產品名稱 馬力 (HP) 功率 (kW) 工作壓力 (kg/cm²) 排氣量 (m³/min) 尺寸 mm (長*寬*高) 重量 (kg)
TMV11Z 15 11 7~8 1.750 1250X795X1585 387

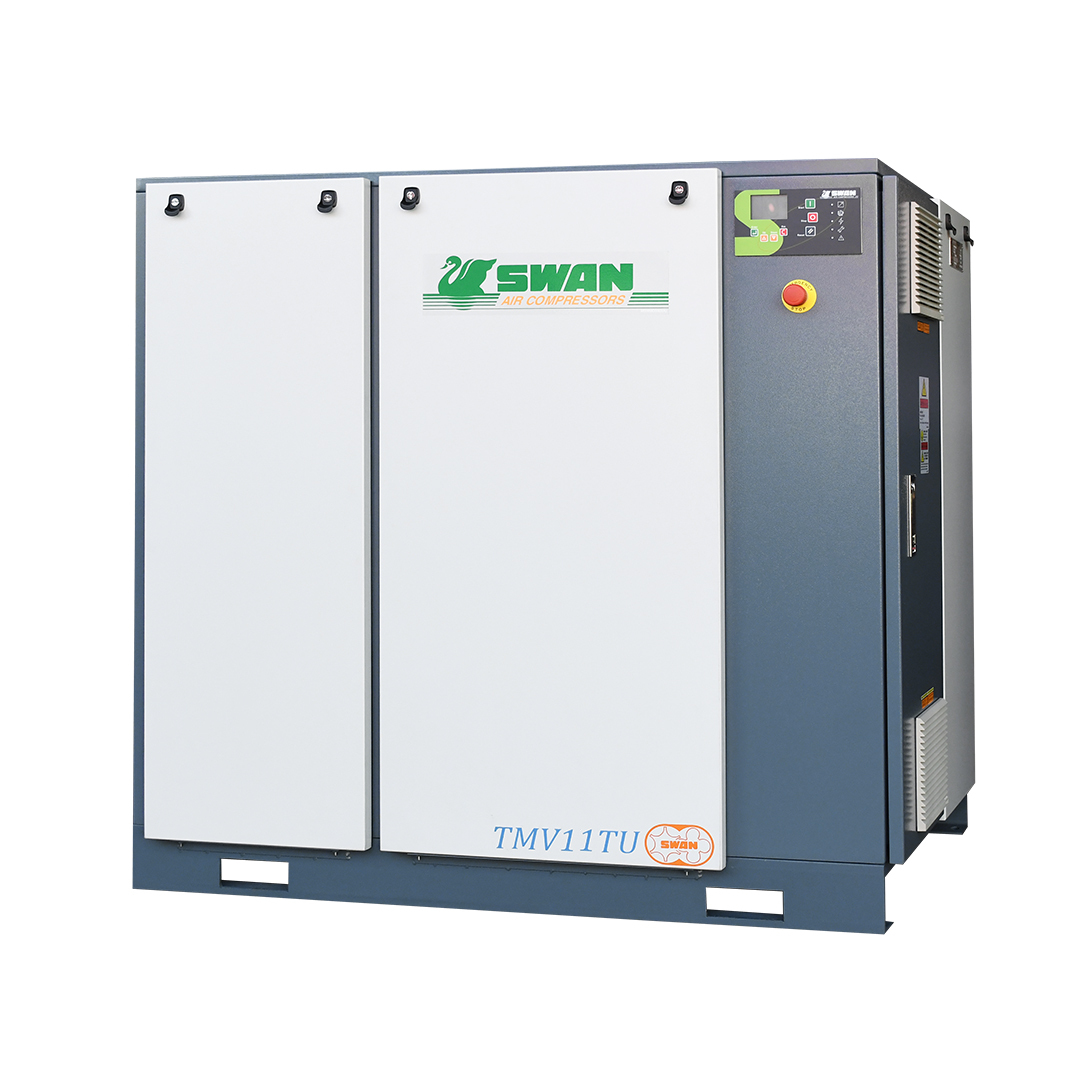

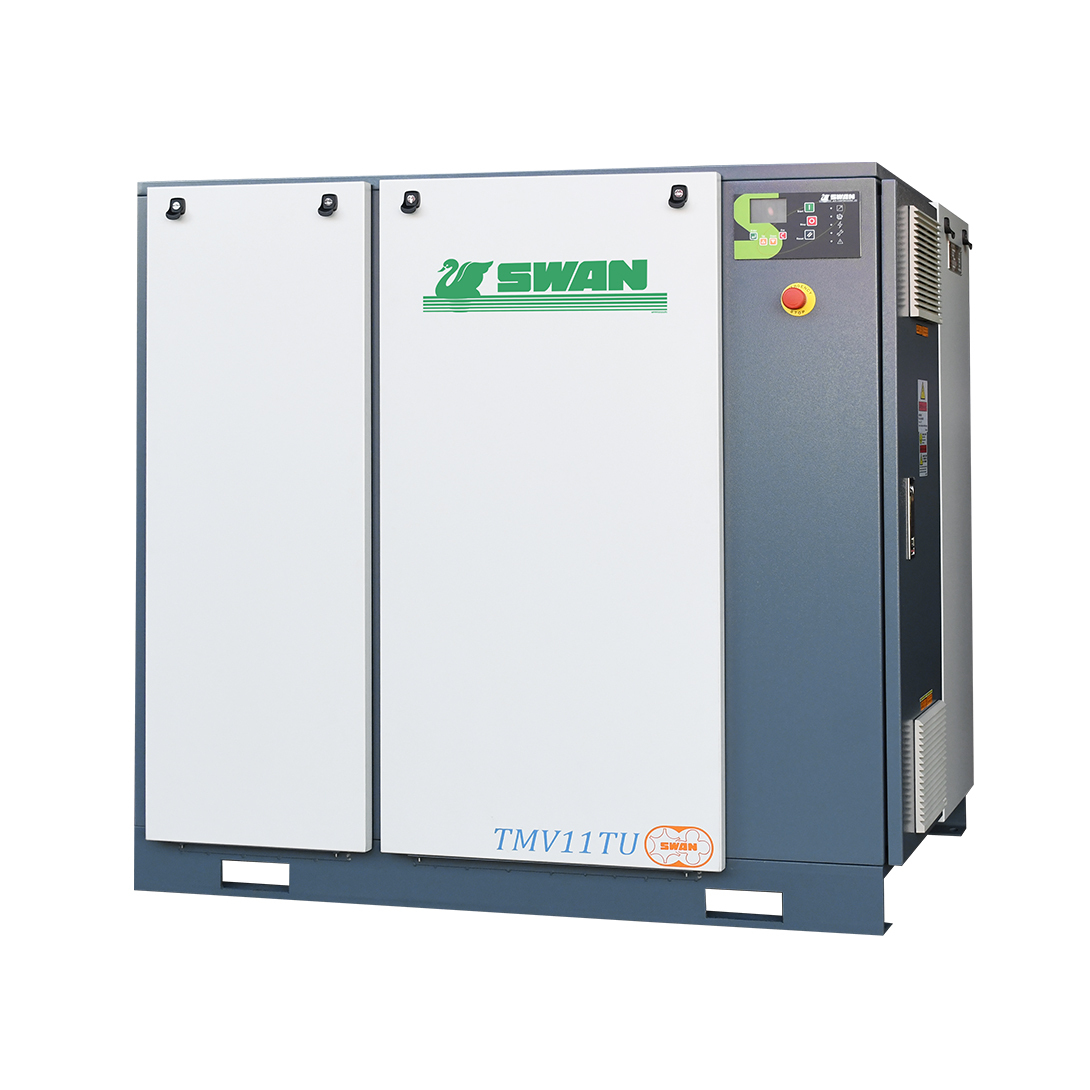

TMV11TU 15 11 7 2.066 1450X795X1390 477

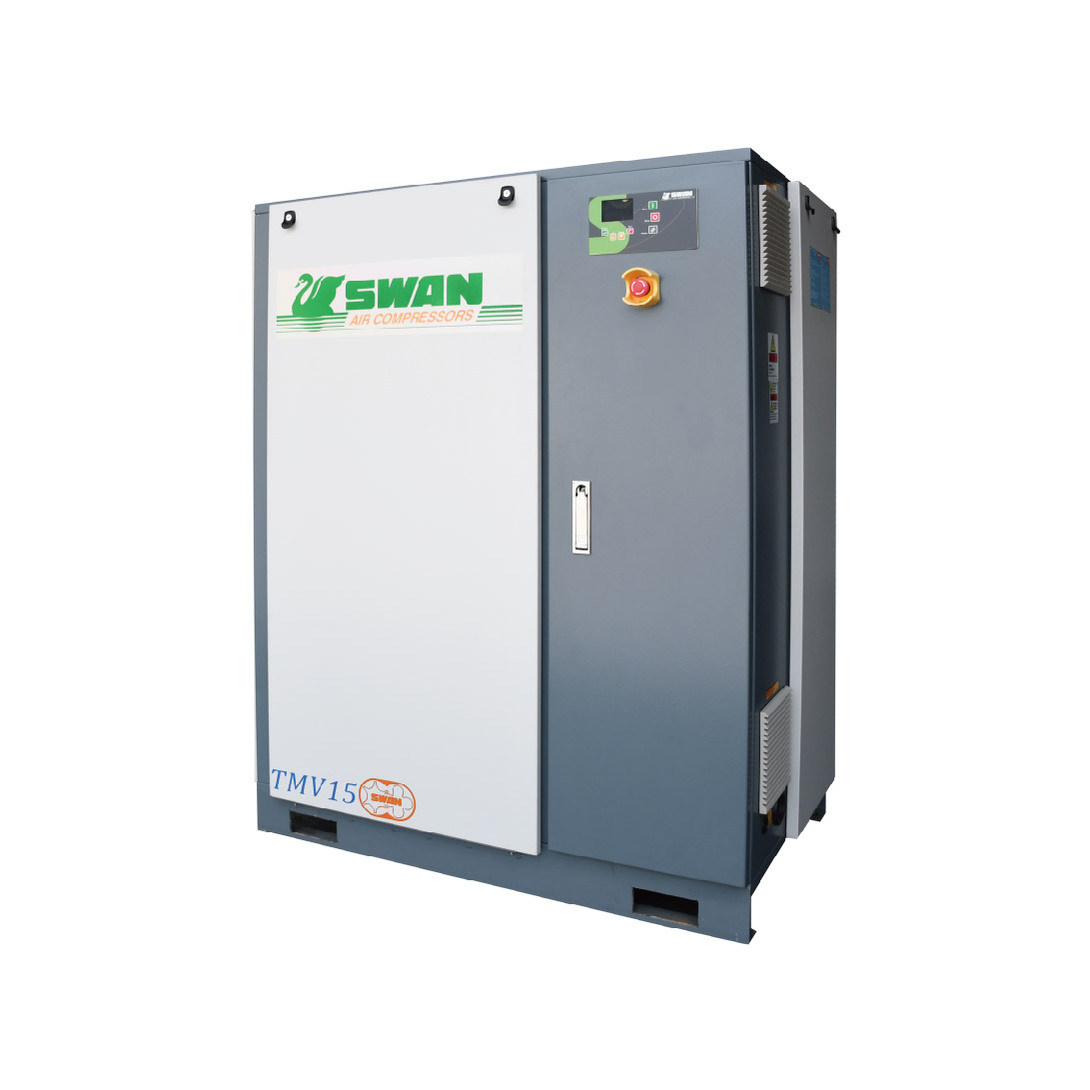

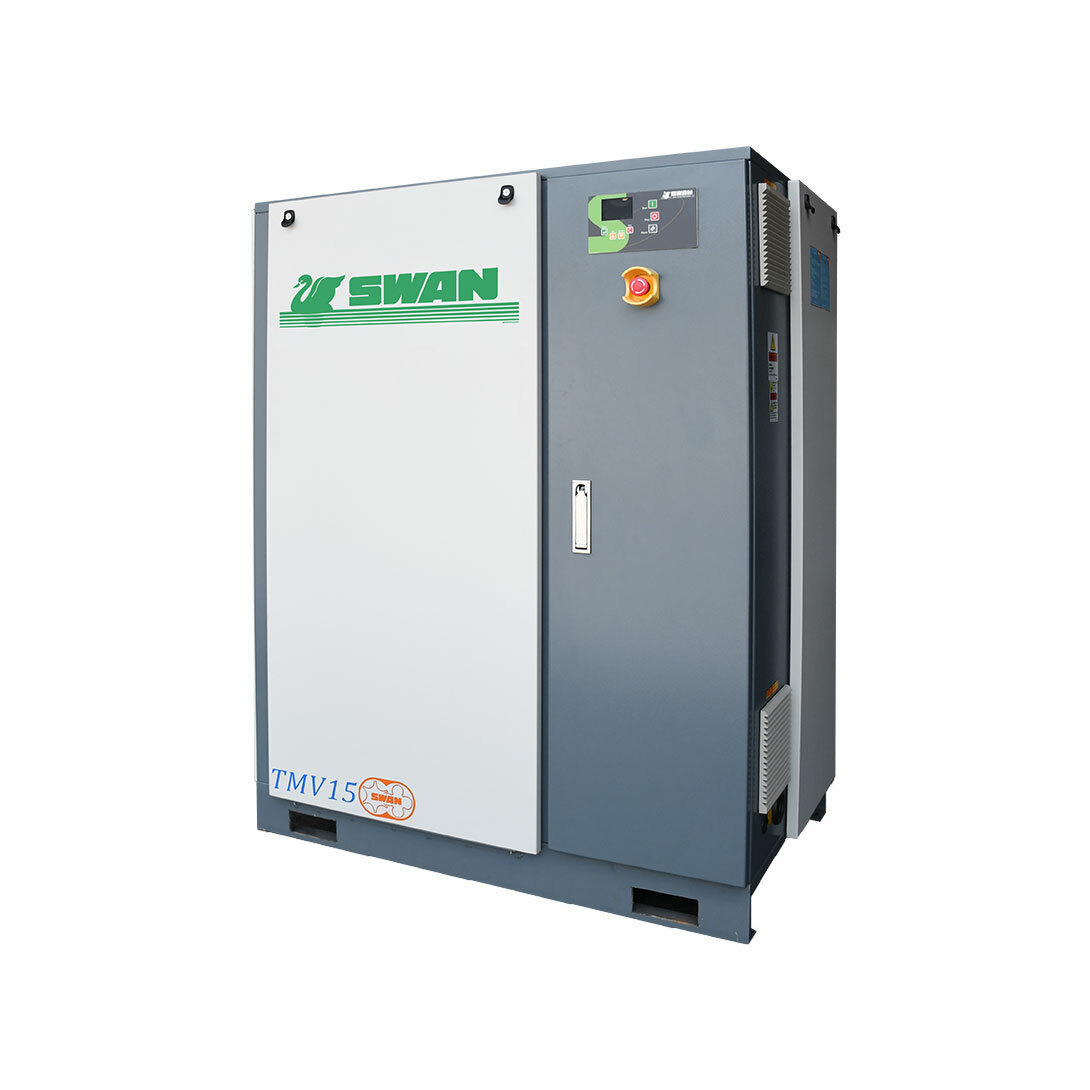

TMV15 20 15 7~10 2.510 1250X795X1585 387
TMV15TU 20 15 7 2.761 1450X795X1390 477

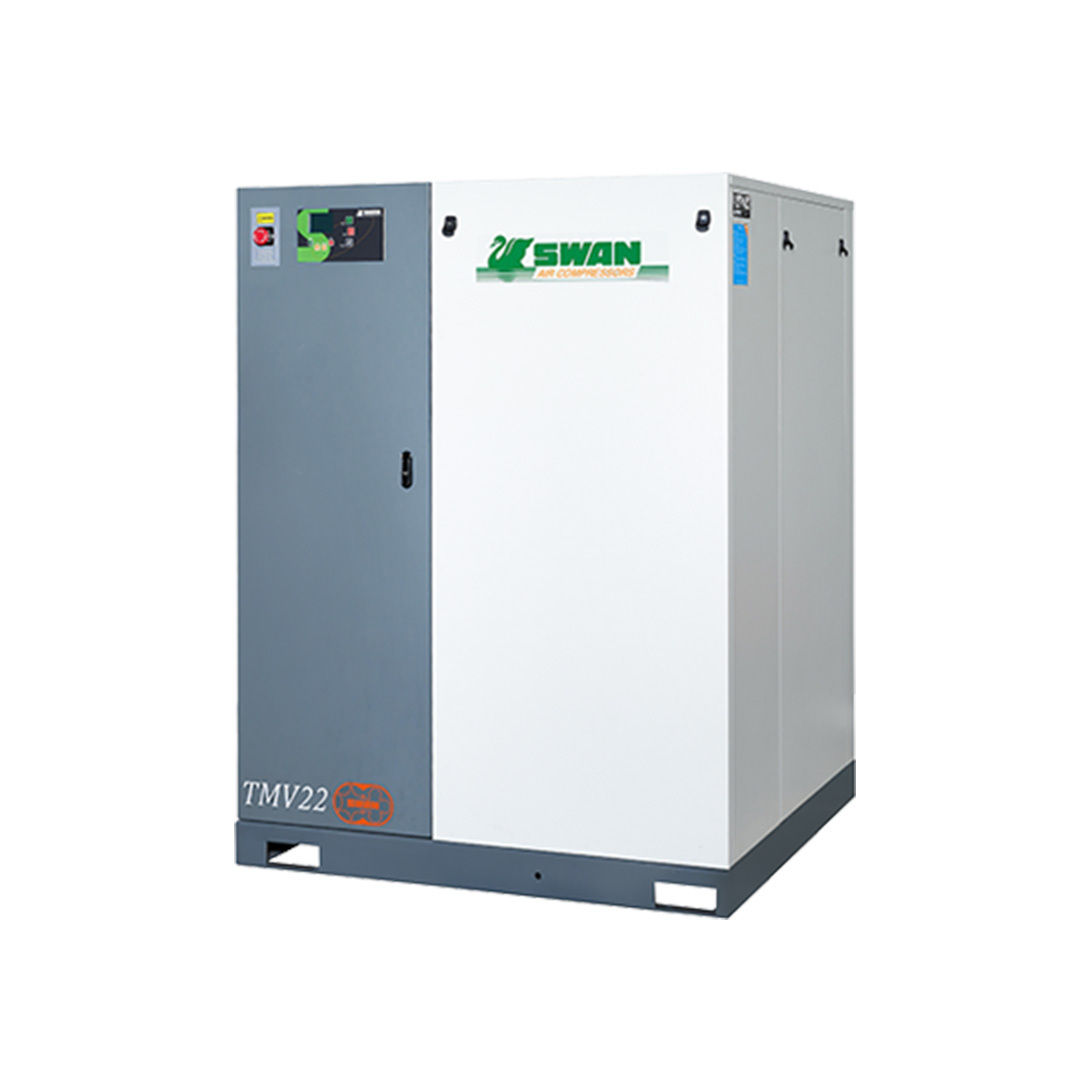

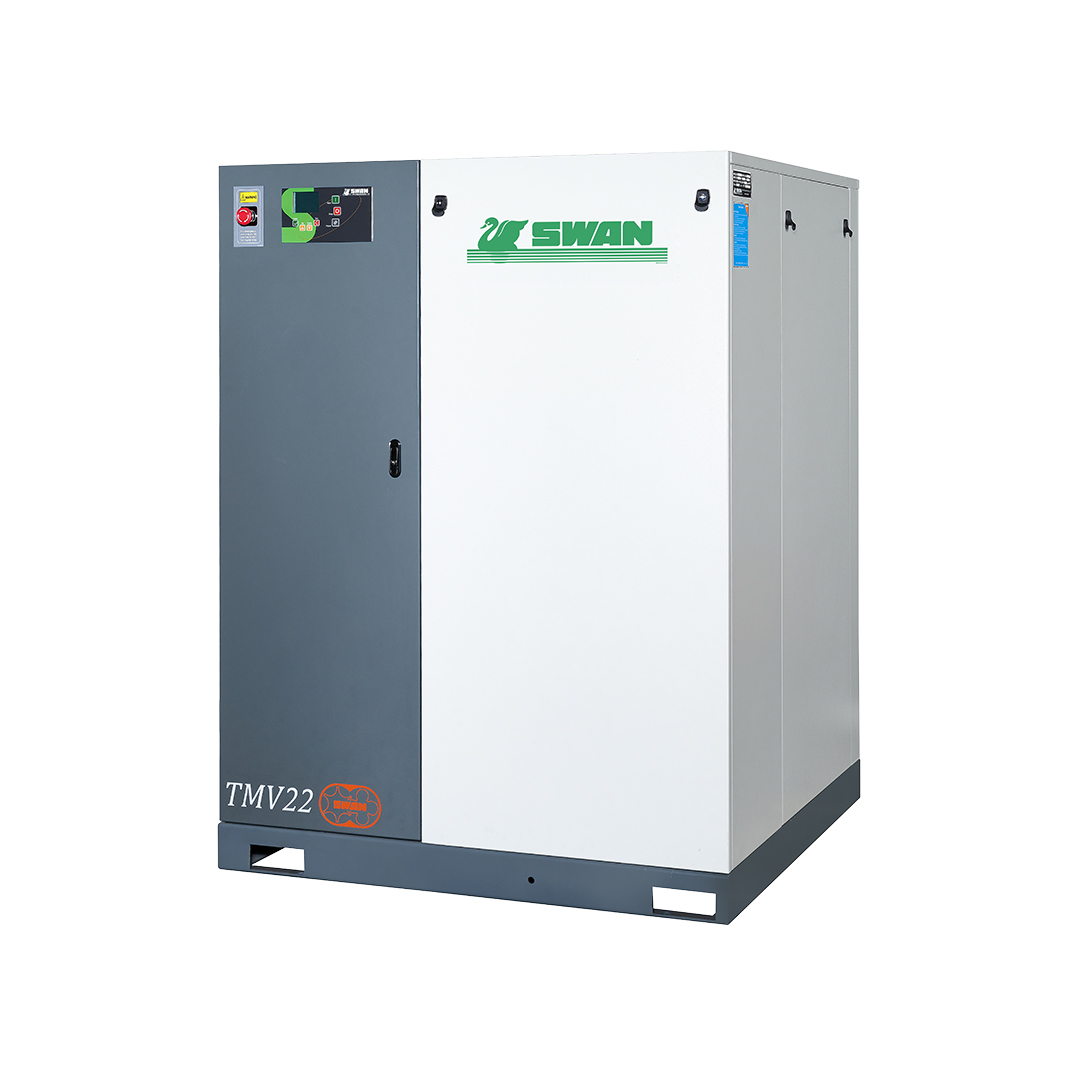

TMV22 30 22 7~10 3.800 1145X1190X1575 600

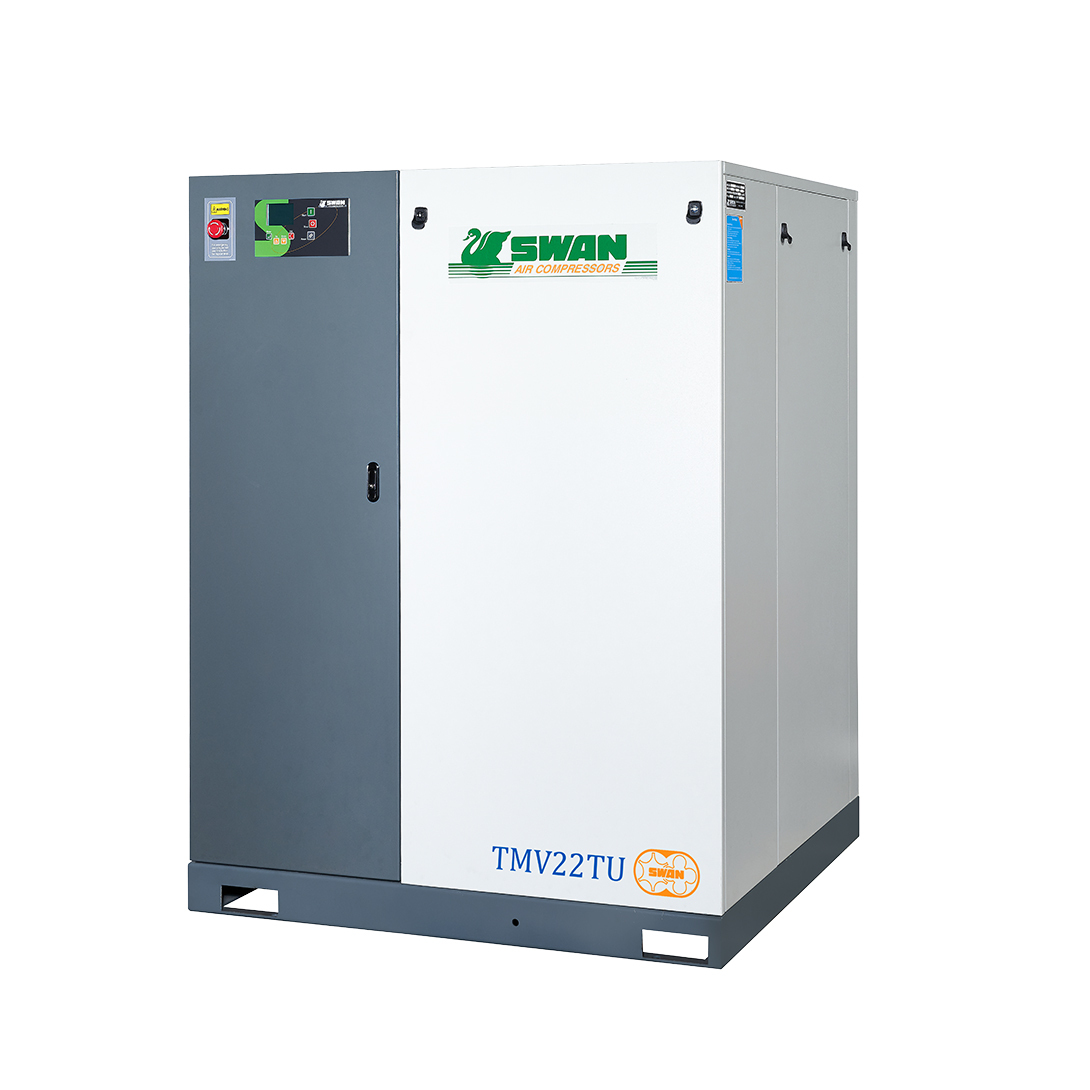

TMV22TU 30 22 8 3.991 1145X1190X1575 730

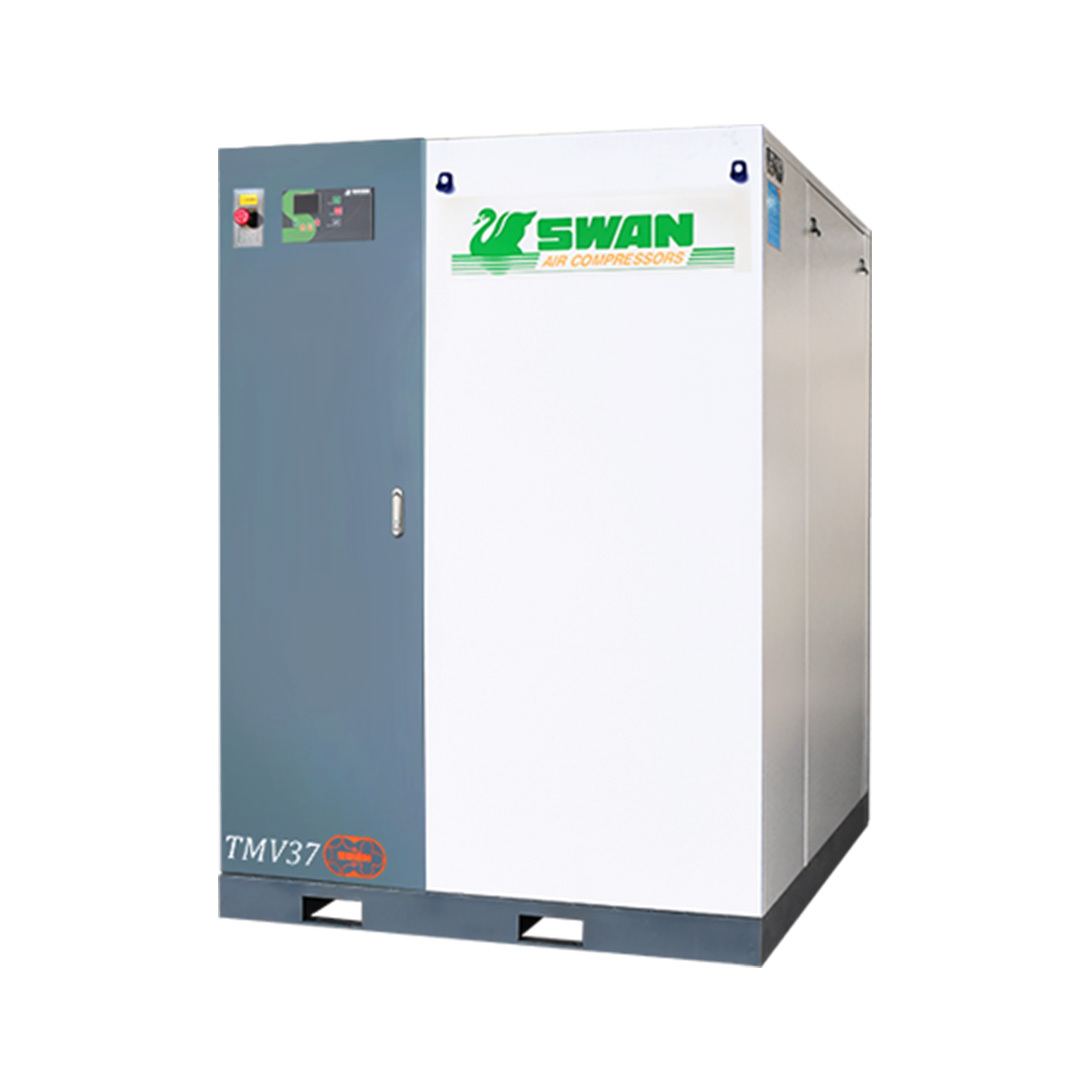

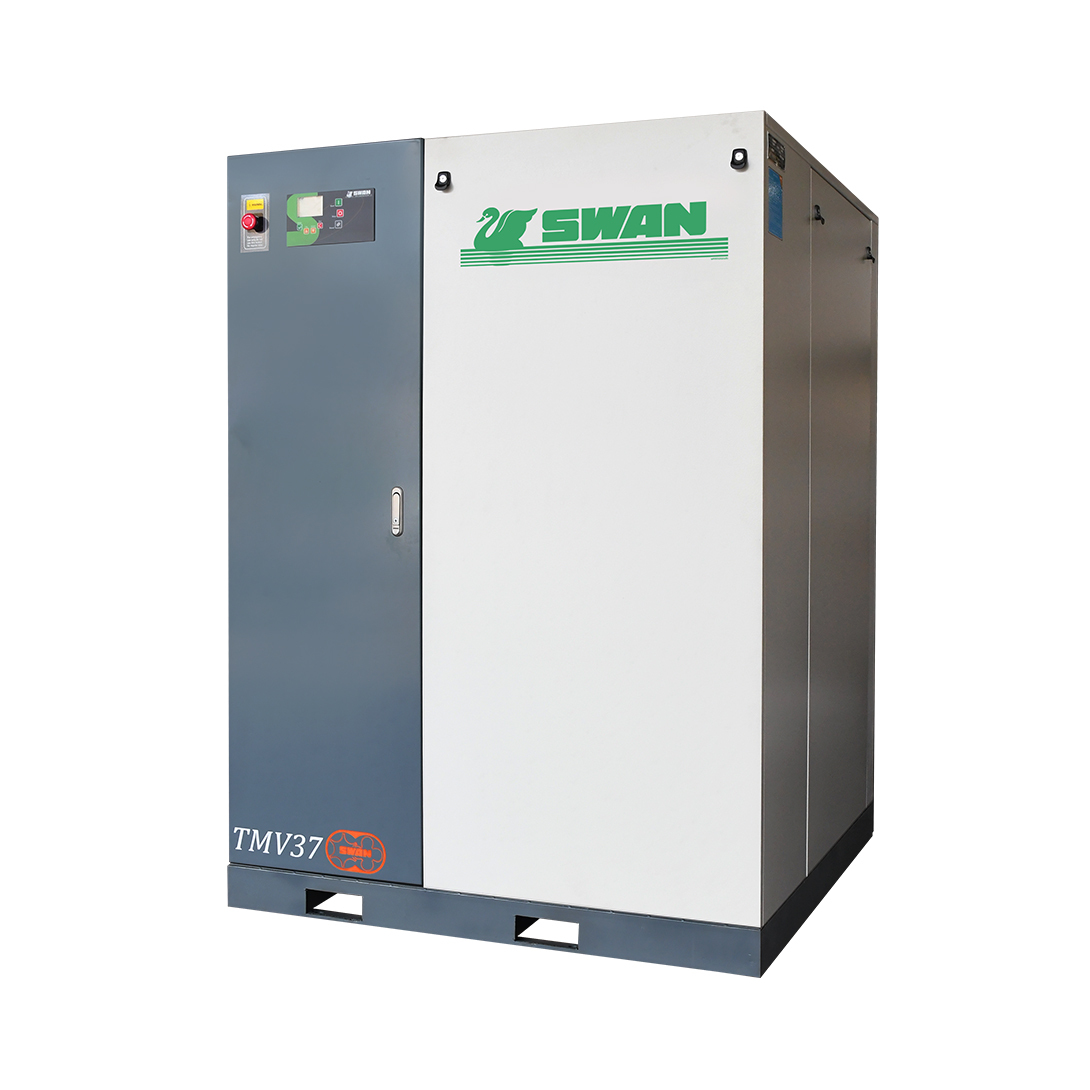

TMV37 50 37 7~10 6.370 1485X1145X1750 870

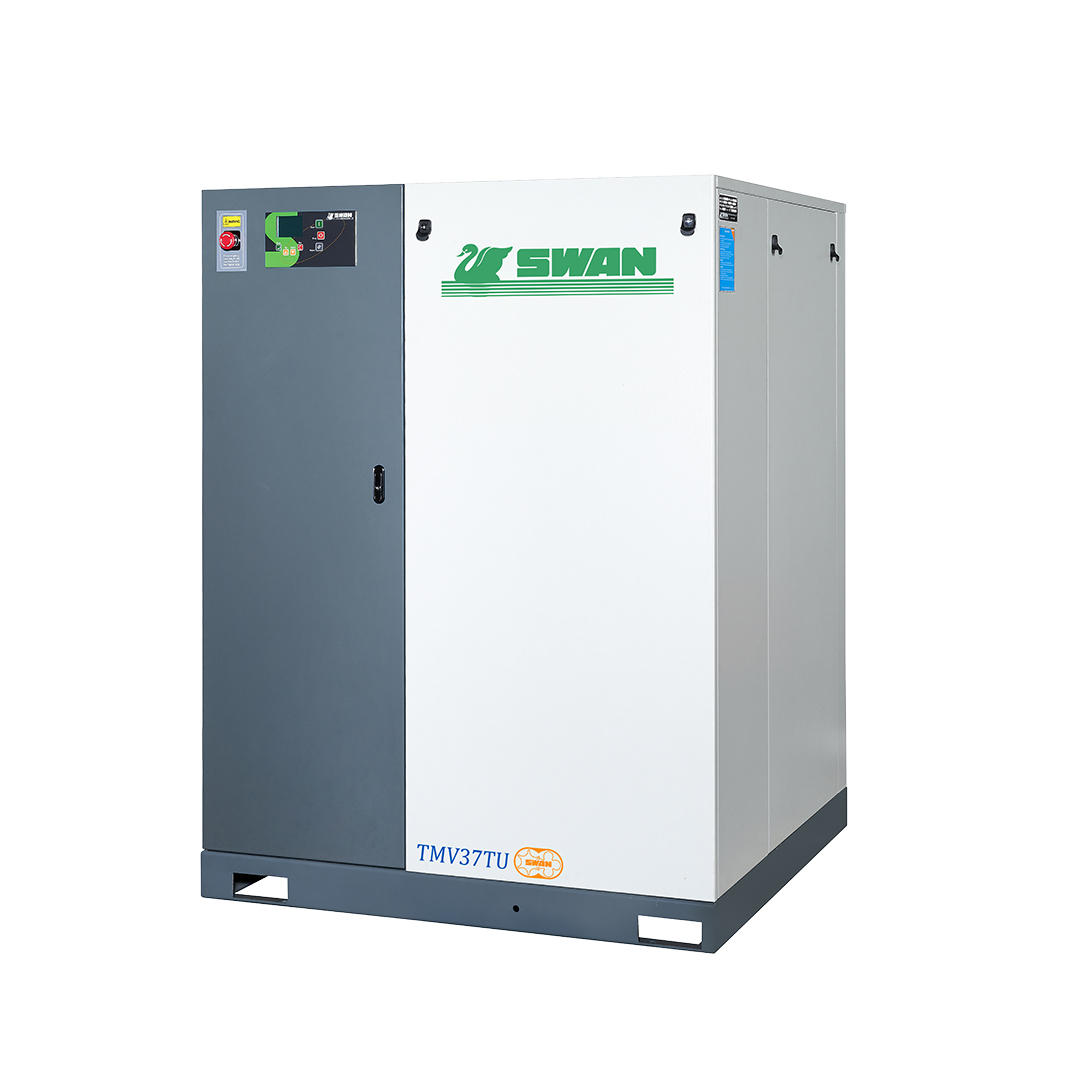

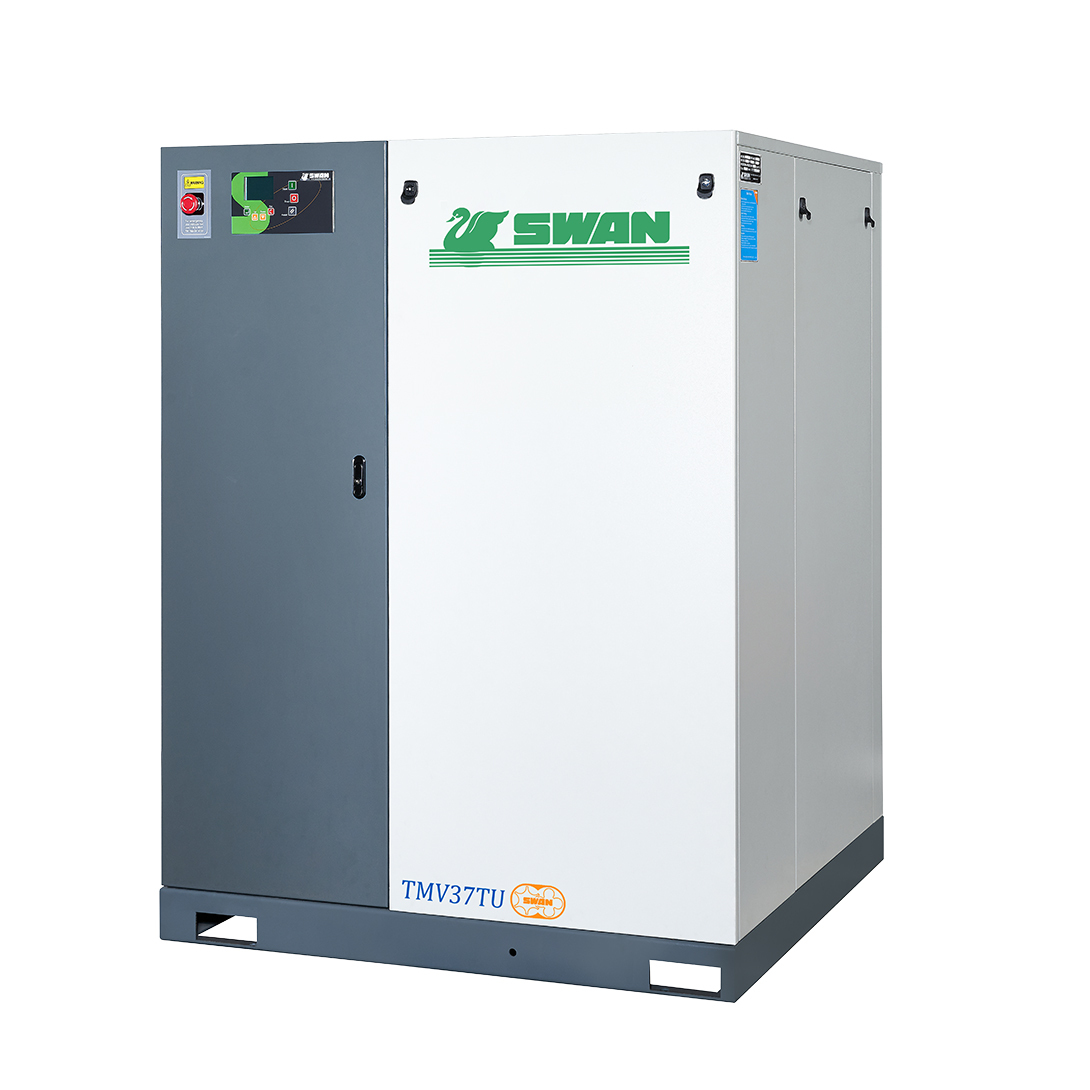

TMV37TU 50 37 8 6.642 1250X1220X1770 910

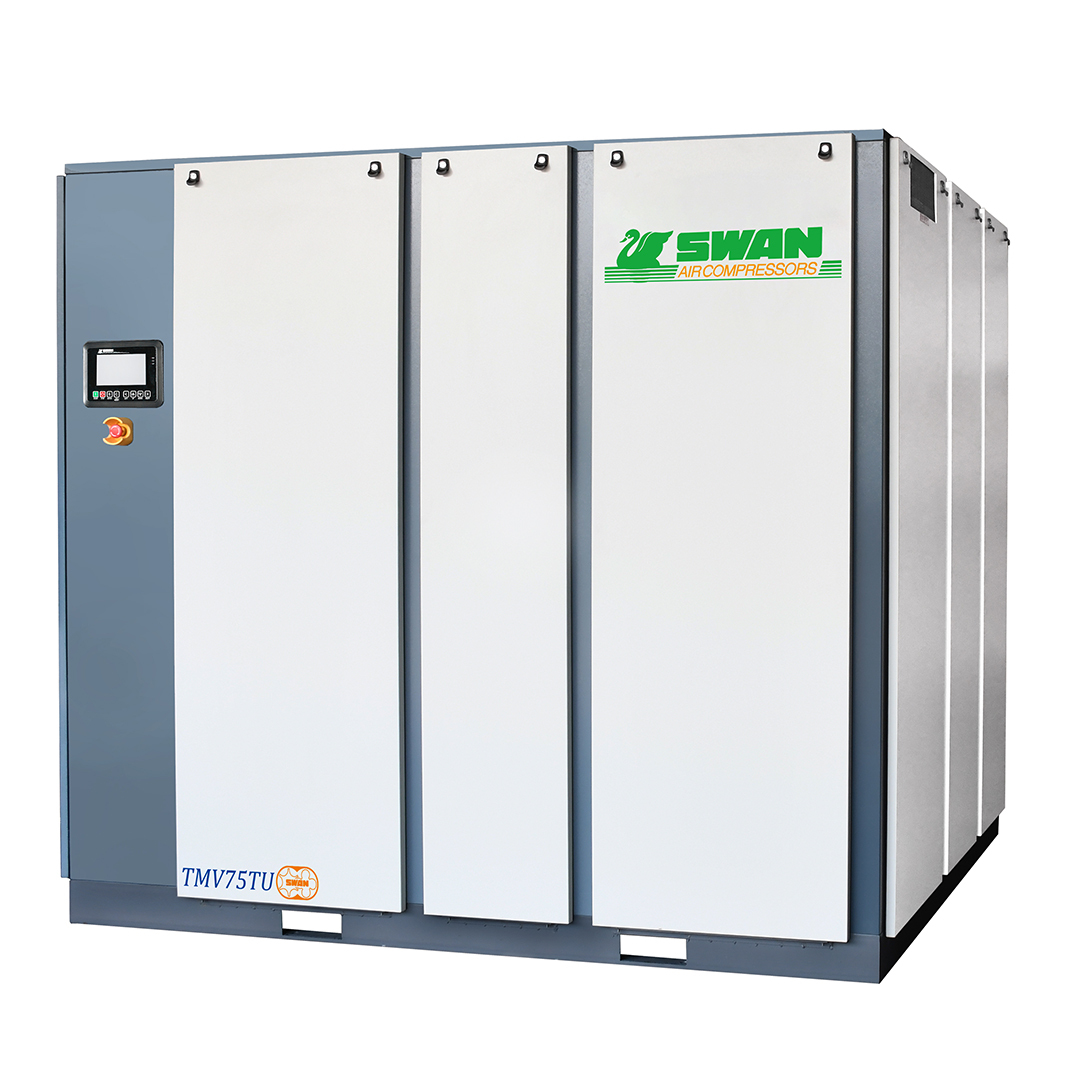

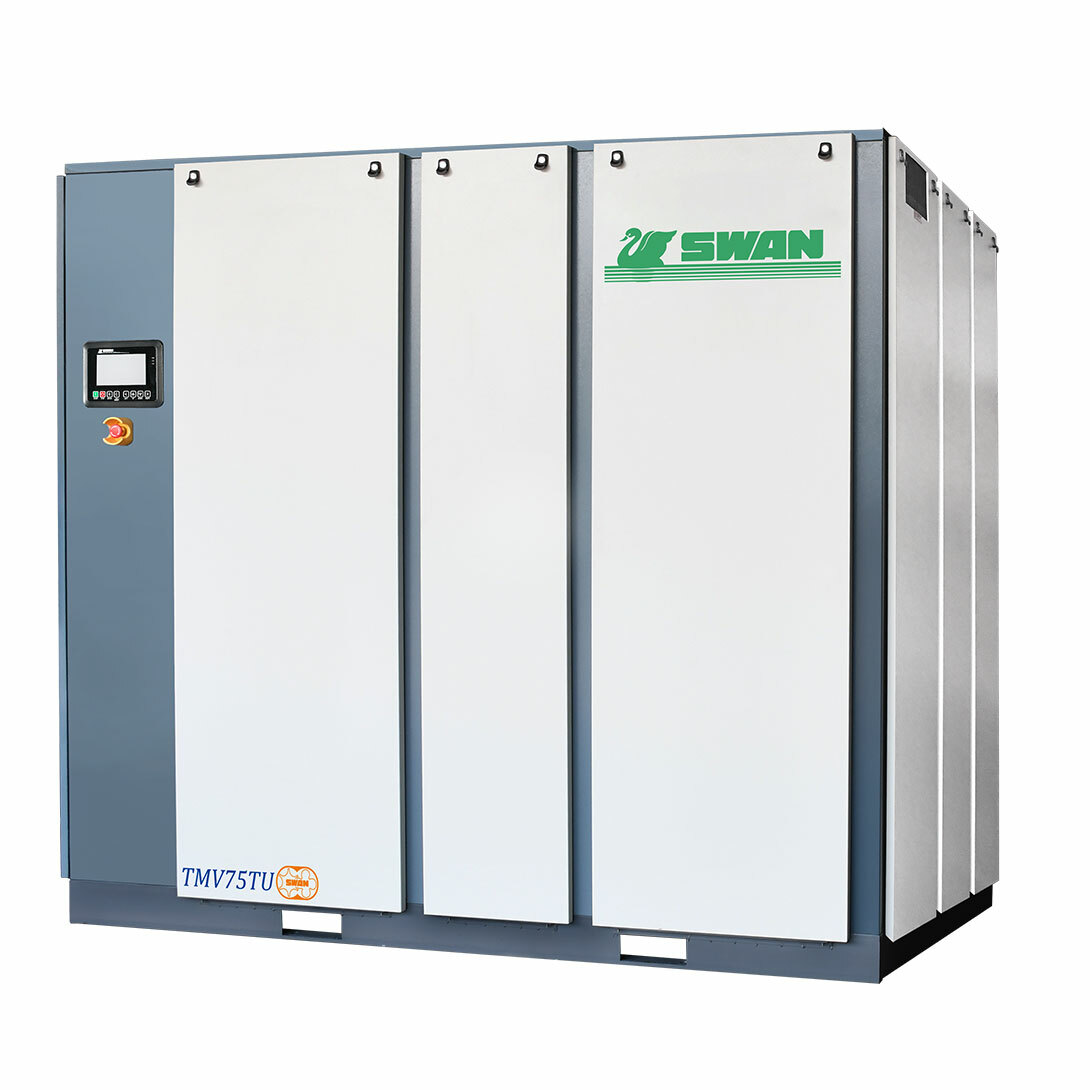

TMV75TU 100 75 7 15.88 2335X1600X2140 2630

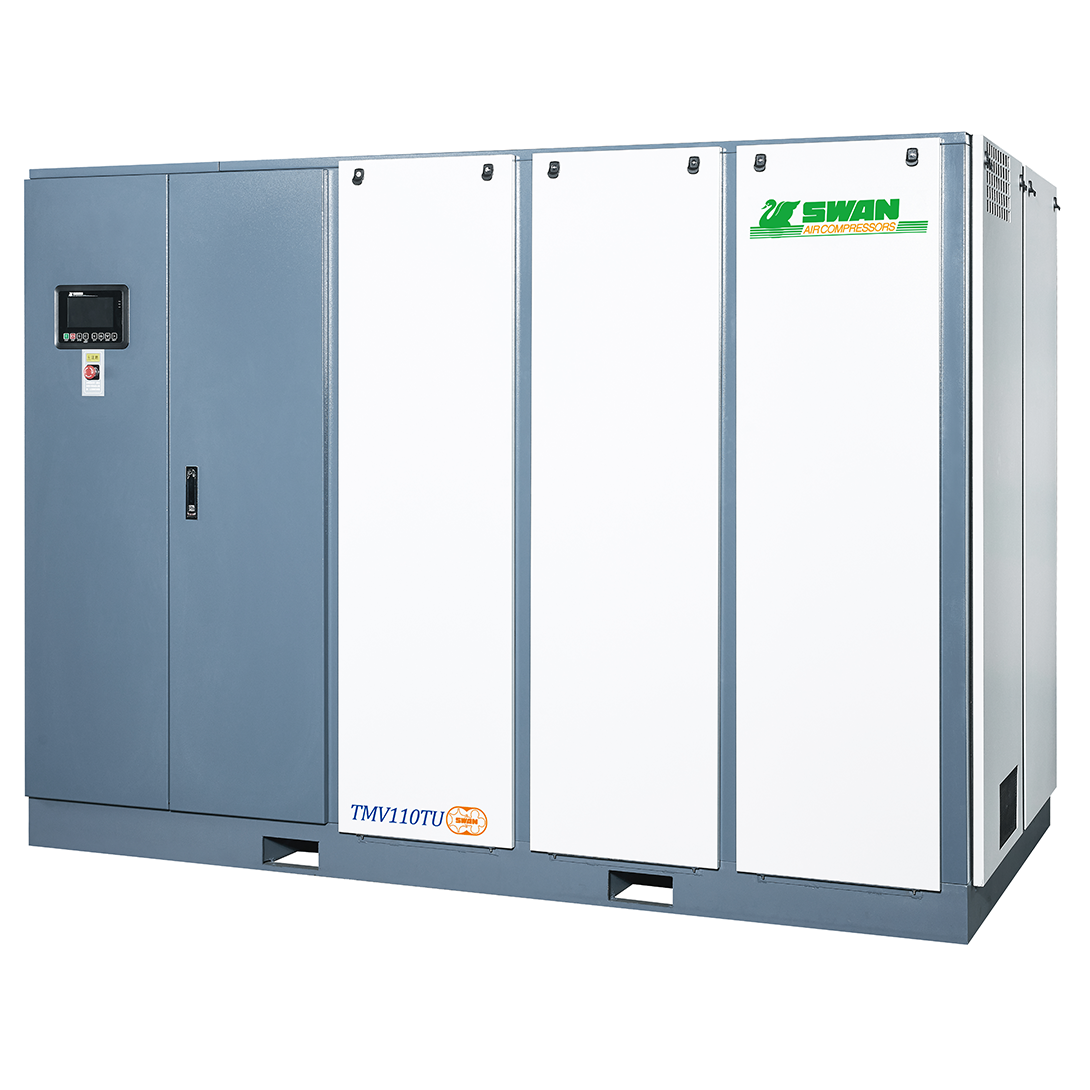

TMV110TU 150 110 10 20.30 1485X2770X1990 3080
TMV160TZ 215 160 7~10 31.80 3080X1730X2220 3700
  • 以上規格以 60Hz 為主,若您有 50Hz、或其他更詳細的規格需求,歡迎您與我們聯絡
  • 標準電壓 220V,異電壓部分與處理量較大之規範或交期也請洽本公司
  • 本公司不斷研究改進,提供之規格會以研發狀況進行調整
